Cấu hình phần cứng

Phần mềm cho Data Logger

Chip xử lý

SOC 600MHz

Hệ điều hành

Linux

RAM

512MB

Phần mềm tích hợp

Linux,web, HTML, Javascript, Python, SQL…

Web server (giao thức FTP truyền file .txt)

ROM

8GB (Nâng cấp ROM 16GB)

Giao thức mạng

WEB, HTTP, SMTP, FTP, Modbus TCP, Socket TCP

Kết nối USB

USB2.0

dung lượng

8GB (cho phép lưu dữ liệu hàng năm)

Truyền thông

Port 80, 8880, 21, 25….

Kết nối dữ liệu

4G (nhắn tin SMS qua sim)

Kết nối vật lý

USB, Ethernet, Input/Output Digital, …

Kết nối cảm biến

Modbus RTU

Kết nối internet

RJ45, tốc độ 100Mbps

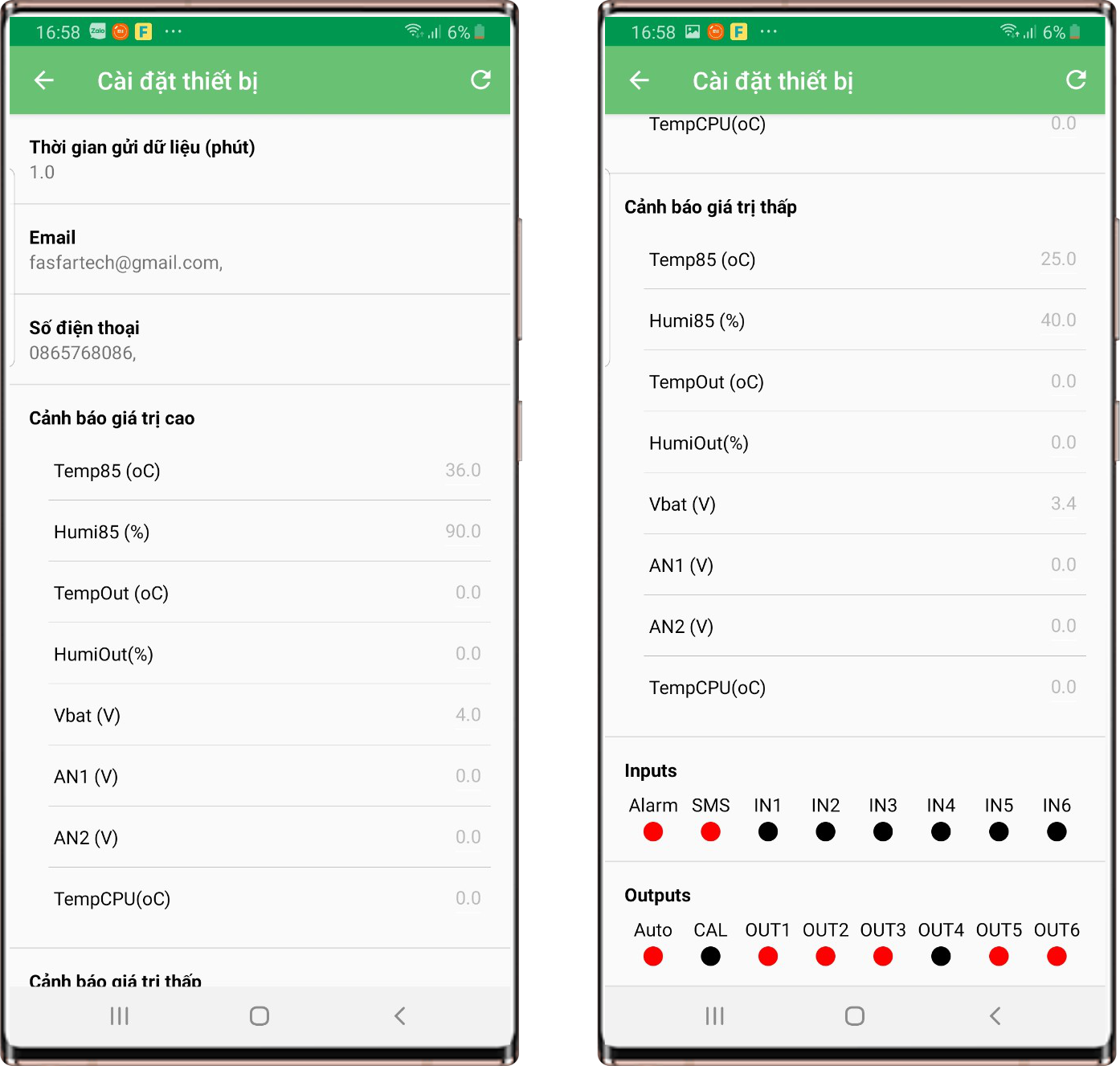

Giao diện

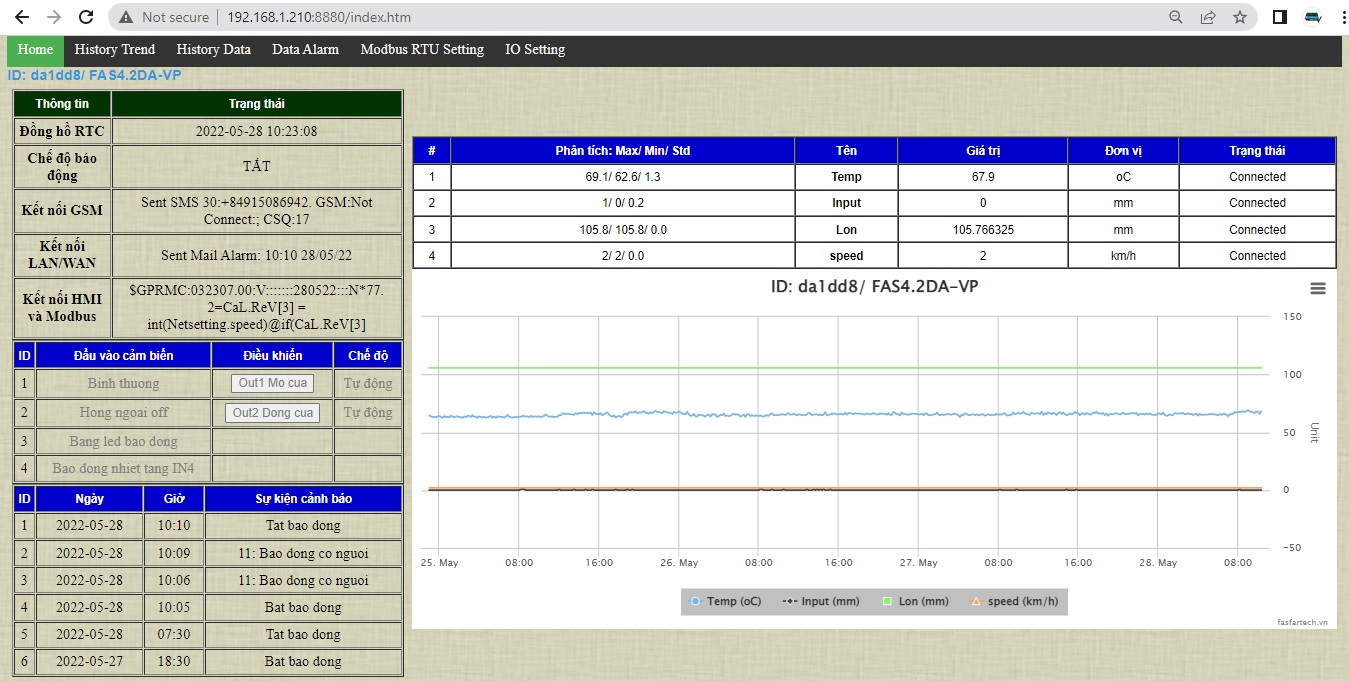

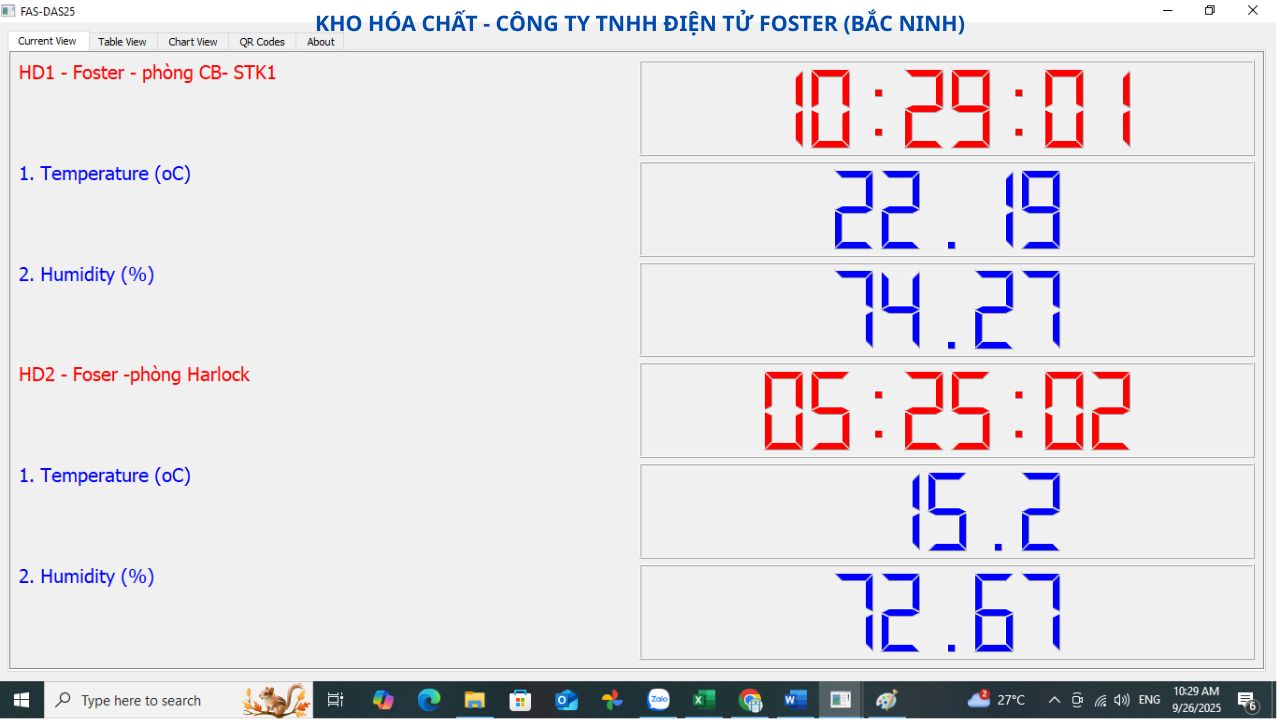

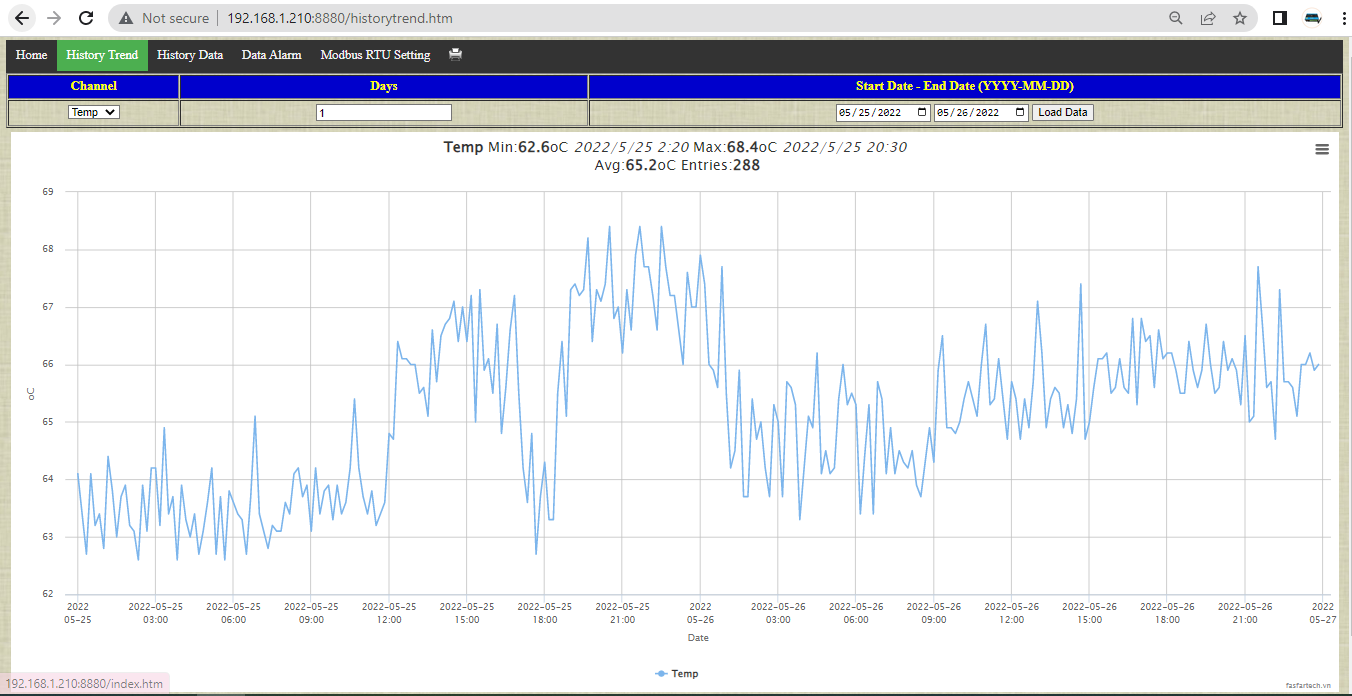

Web HTTP (hiền thị giá trị đo, trạng thái cảm biến, các cảnh báo)

Nâng cấp

Wifi 2.4GHz, 3G/4G qua USB

Chức năng lập trình

công thức tính toán hàm bậc 1 bậc 2, tuyến tính hóa

ST

Tính năng

Phần cứng và phần mềm

Mô tả

1

Lối vào cảnh báo

4 lối vào DI

Cảnh báo cho các đầu báo động dạng đầu ra tiếp điểm như:

-          IN1 kết nối với bộ đo mưa.

-          Cảm biến từ phát hiện đóng mở cửa, két.

-          Đầu báo khói, đầu báo nhiệt gia tăng.

-          Đầu báo cảm biến hồng ngoại (phát hiện người đột nhập và di chuyển).

-          Nút nhấn khẩn cấp.

-          Báo mất điện và có điện lưới.

…

2

Lối ra điều khiển

2 lối ra DO

Đầu ra điều khiển dạng Colector hở (để điều khiển thiết bị công suất lớn thì cần có relay, contactor trung gian)

-          Điều khiển loa, đèn, còi báo động.

-          Điều khiển đèn, quạt, điều hòa luân phiên.

-          Điều khiển máy bơm

-          Điều khiển cửa

…

3

Cảnh báo qua tin nhắn SMS, CALL (nháy máy), Email

Có

-          Cảnh báo và gửi thông tin được cho 5 số điện thoại.

-          Cảnh báo và gửi thông tin được 6 email

-          Cài đặt điều khiển được 1 số chức năng qua tin nhắn SMS.

-          Tin nhắn cảnh báo có tên thiết bị, tên của từng cảm biến và thời gian xảy ra báo động.

4

Kết nối cảm biến không dây

Có

-          Kết nối được nhiều cảm biến không dây qua mạng Wlan

-          Kết nối qua giao thức Modbus TCP

5

Kết nối cảm biến có dây

Có

Kết nối được 2 cảm biến nhiệt độ hoặc 1 cảm biến nhiệt độ, độ ẩm.

Có thể kết nối được nhiều loại cảm biến có dây khác nhau (phiên bản nâng cấp):

-          Cảm biến nhiệt độ và độ ẩm.

-          Cảm biến ánh sáng

-          Cảm biến không khí CO, O2

-          Cảm biến đo chất lượng nước

-          Cảm biến nồng độ khí gas

…

6

Wifi 2.4G hoặc 3G/4G qua USB

Tuỳ chọn nâng cấp

-          Nâng cấp phần cứng

-          Thêm phần mềm Web server

7

Truyền dữ liệu lên FTP server

Tuỳ chọn nâng cấp

-          Nâng cấp phần mềm

-          Thêm giao thức FTP truyền file .txt

8

Kết nối với Module Analog 8 kênh

Tuỳ chọn nâng cấp

-          Nâng cấp phần cứng

9

Truyền dữ liệu lên cloud server

Tuỳ chọn nâng cấp

Đăng ký tài khoản cloud theo chu kỳ 1 năm, 2 năm.

Tên ứng dụng

Truyền thông

Cảm biến

Nguồn nuôi

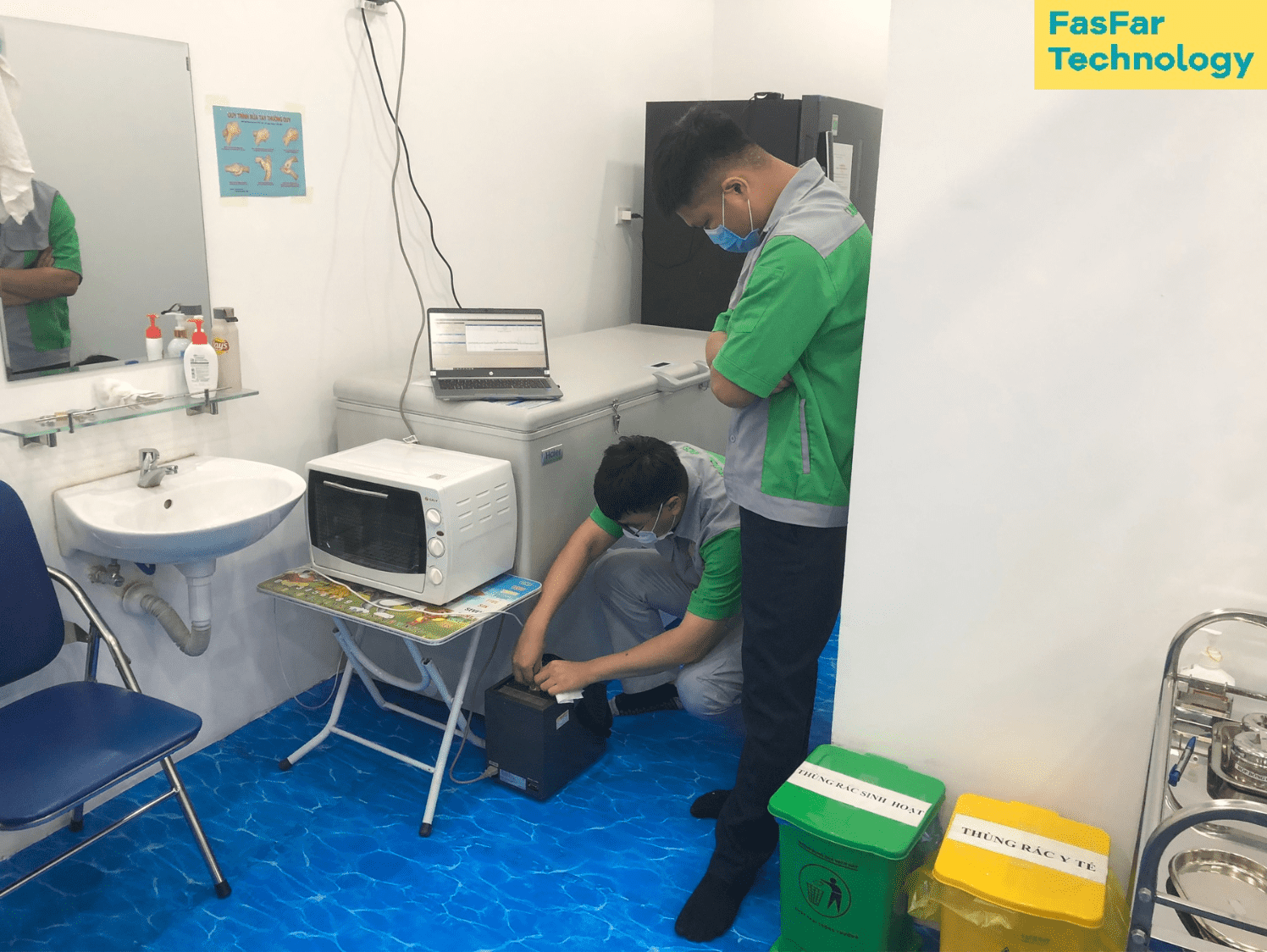

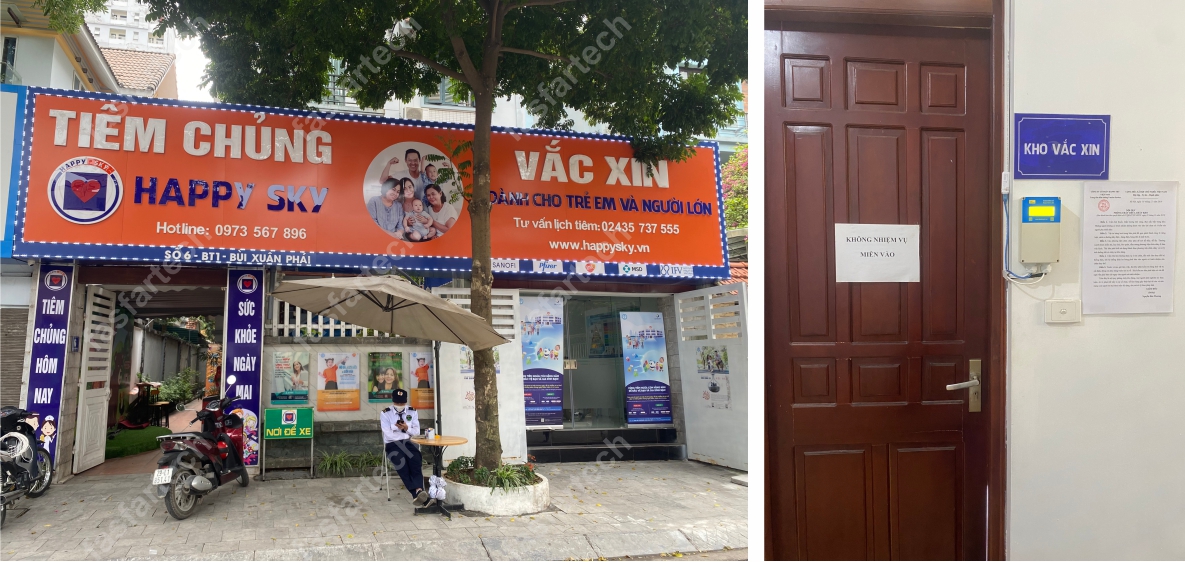

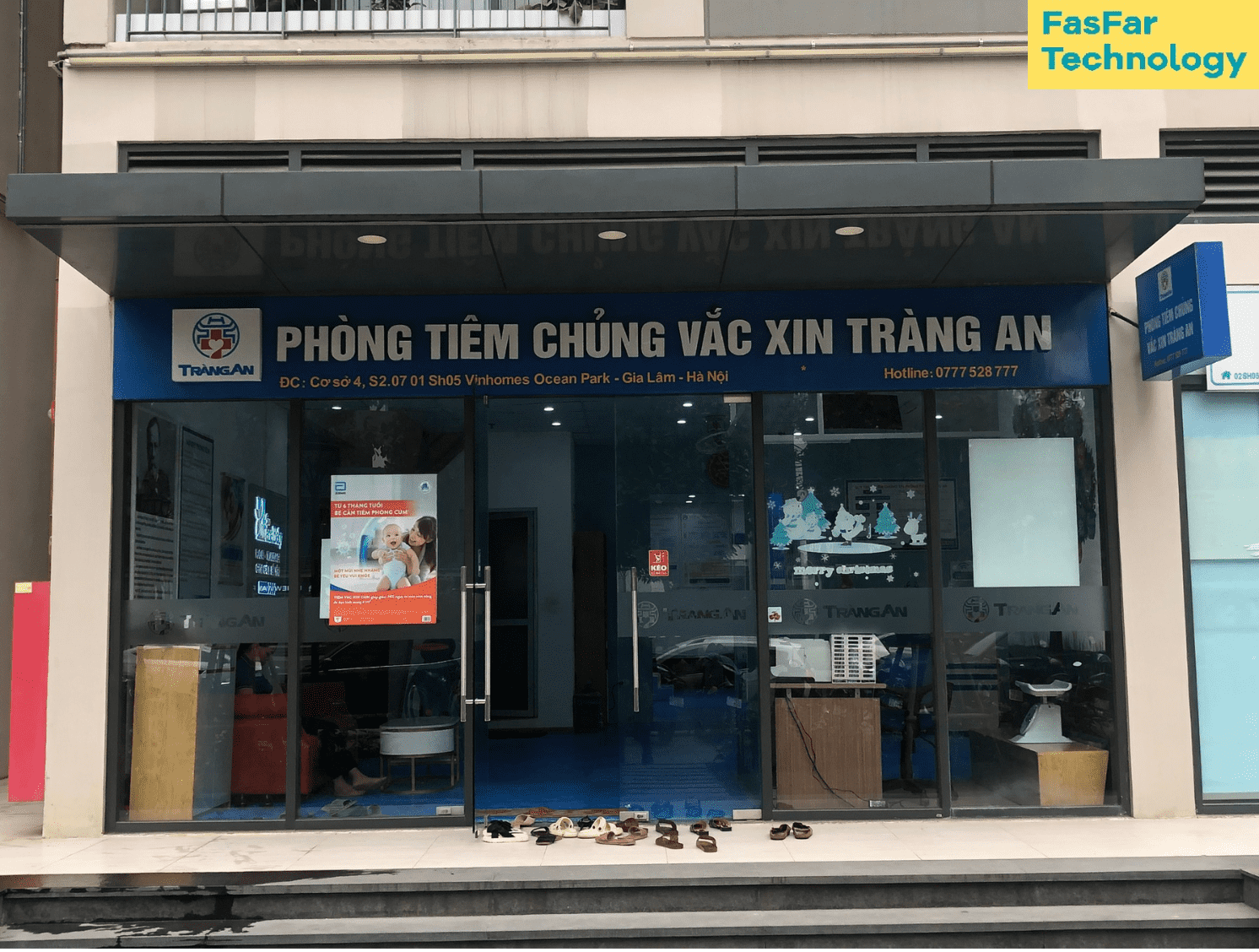

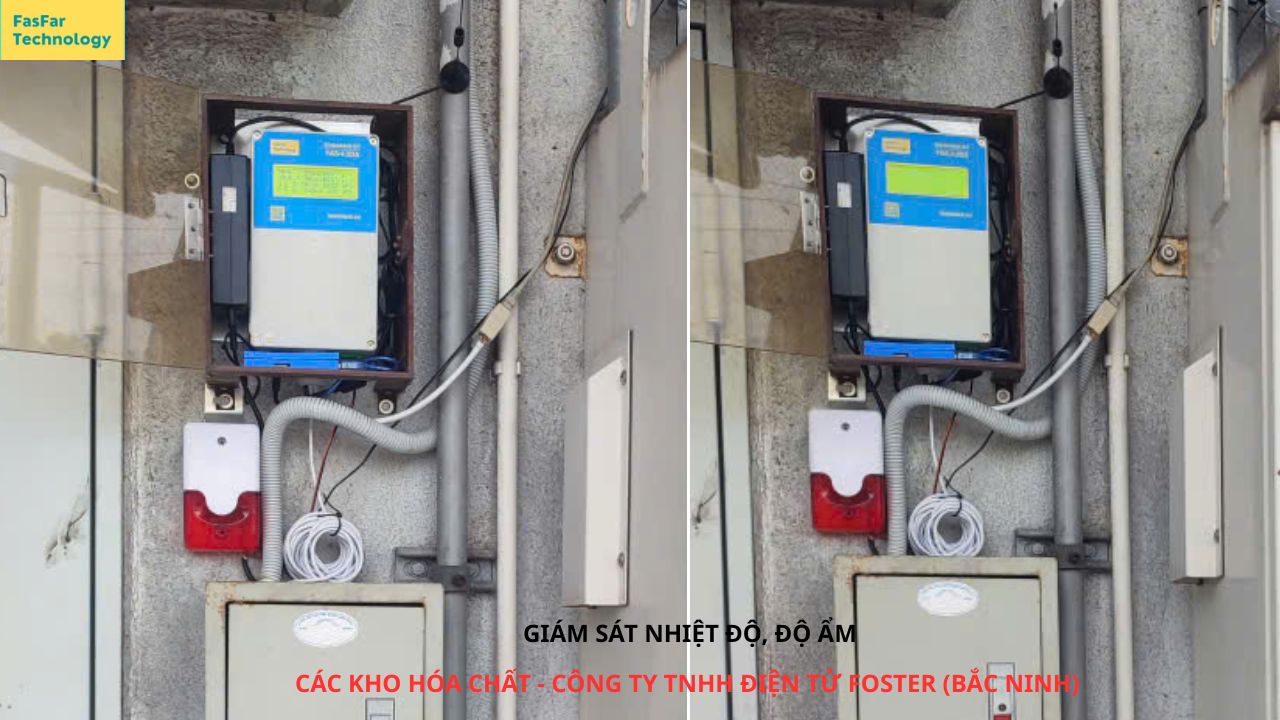

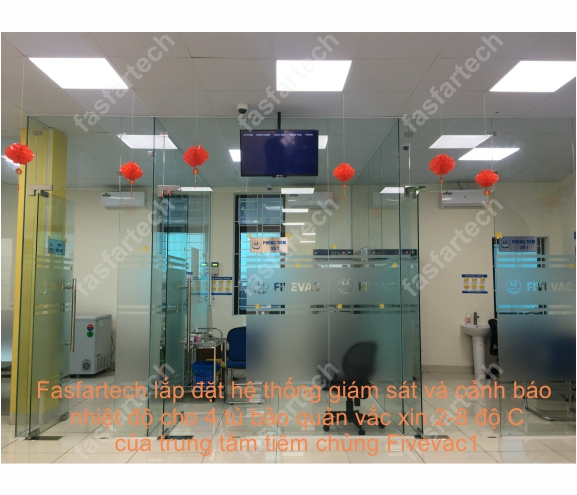

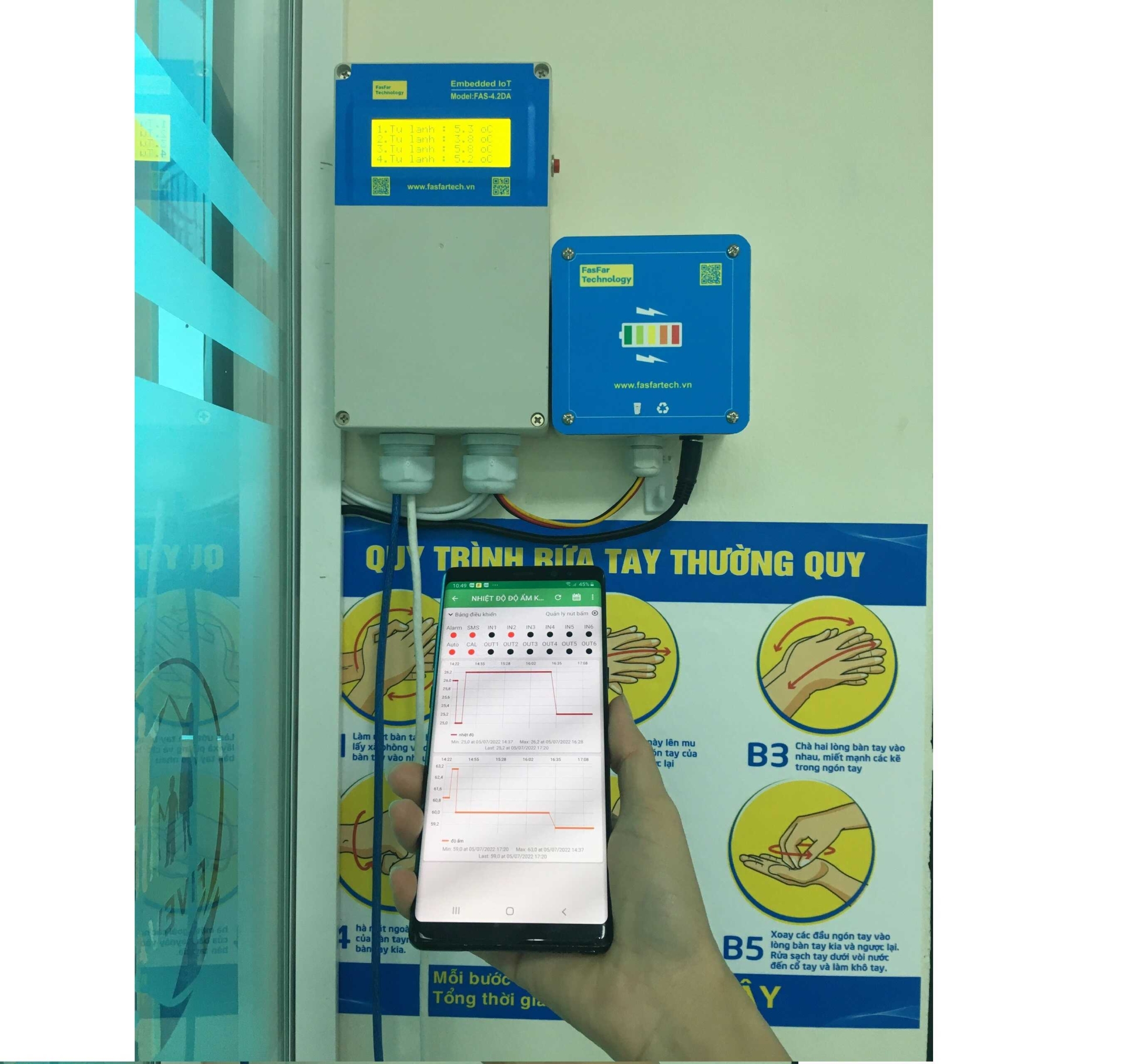

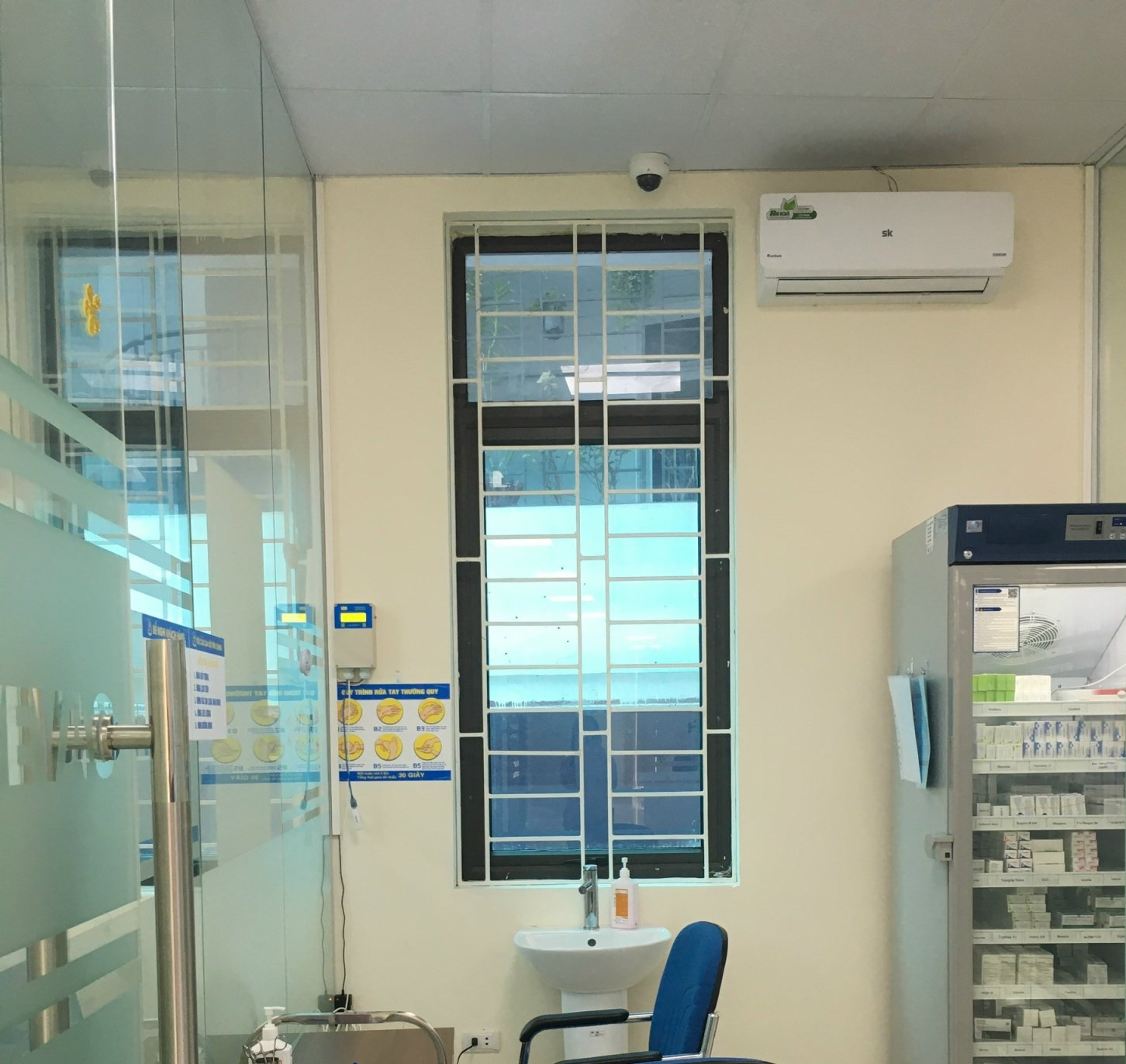

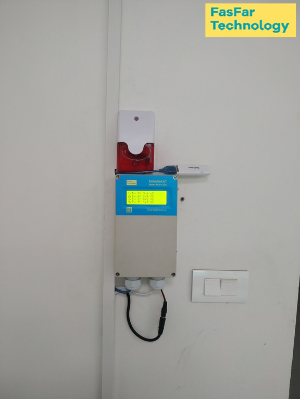

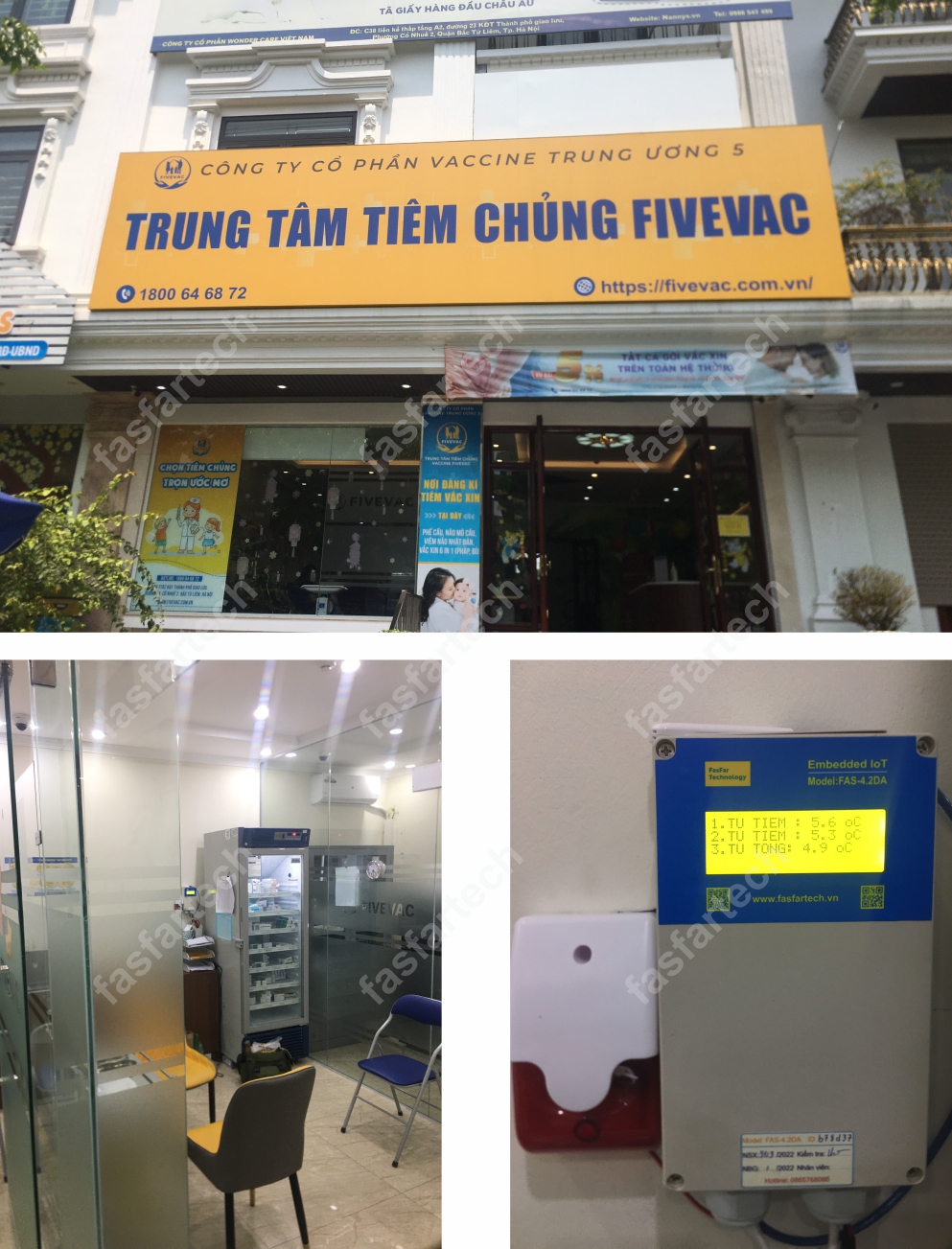

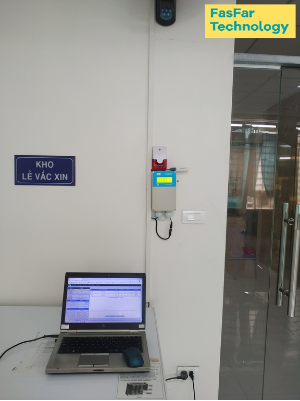

Giám sát nhiệt độ kho lạnh, tủ lạnh, tủ vắc xin

- USB3G nhắn tin SMS

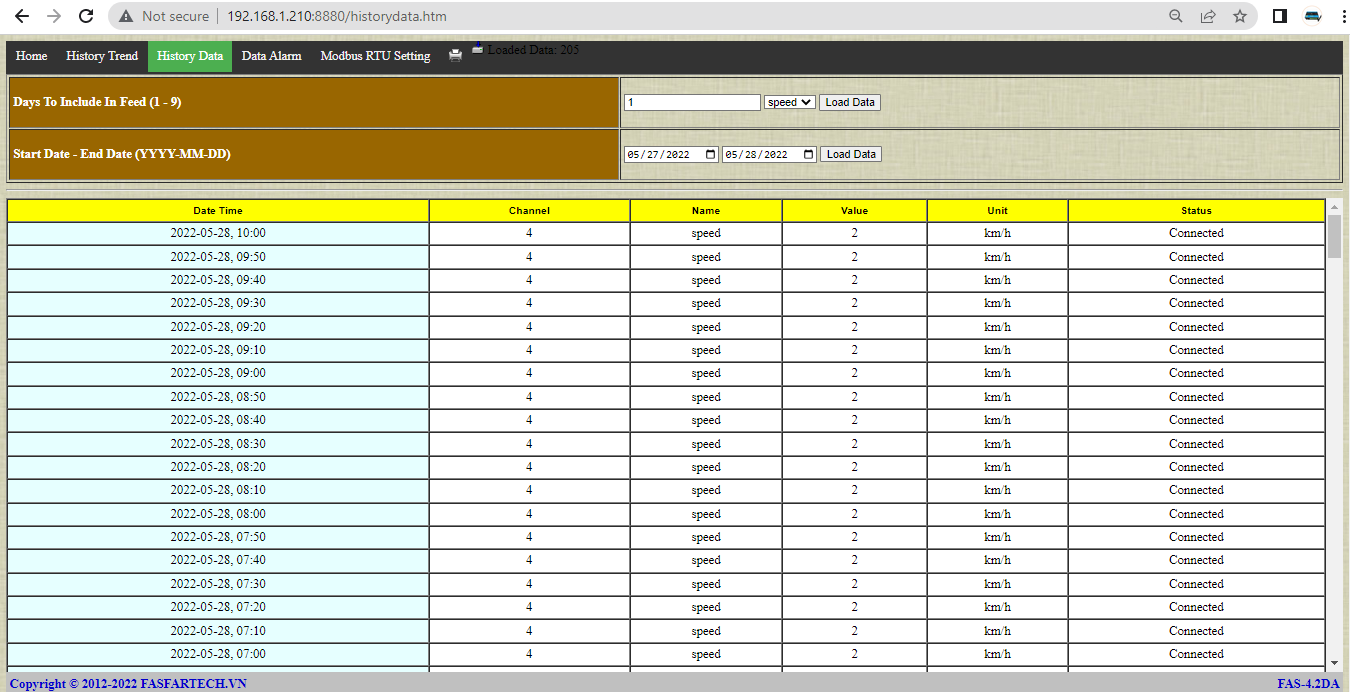

- Cổng Ethernet để cài đặt, xem dữ liệu hiện tại và lịch sử lưu trữ.

- Kết nối trực tiếp 2 cảm biến nhiệt độ (dải đo -40 đến 85oC)

- Hoặc kết nối trực tiếp với 1 cảm biến nhiệt độ và độ ẩm.

- Kết nối nhiều cảm biến nhiệt độ và độ ẩm (dùng thêm module ngoài FAR-485TH, mỗi bộ FAR-485TH cho phép tối đa 2 giá trị đo nhiệt độ và độ ẩm)

- Adapter nguồn 12VDC

- Nguồn pin dự phòng FAR-UPS12V, duy trì hoạt động 8 giờ mất điện lưới, đồng thời cảnh báo mất điện lưới. Kèm theo bộ sạc pin 12V/5A.

Giám sát nhiệt độ xe bảo quản lạnh

- USB3G truyền dữ liệu và nhắn tin SMS

- Lựa chọn phần mềm định vị GPS, cho phép xác định được lộ trình di chuyển của xe.

- Kết nối trực tiếp 2 cảm biến nhiệt độ (dải đo -40 đến 85oC)

- Hoặc kết nối trực tiếp với 1 cảm biến nhiệt độ và độ ẩm.

- Adapter nguồn 12VDC

- Hoặc dùng nguồn ắc quy của xe

Hệ thống đo lượng mưa

- USB3G nhắn tin SMS

- Cổng Ethernet để cài đặt, xem dữ liệu hiện tại và lịch sử lưu trữ.

- Cảm biến đo lượng mưa tín hiệu xung

- Cảm biến đo lượng mưa tín hiệu RS485, gầu lật kép.

- Dùng nguồn Adapter 12VDC

- Hoặc nguồn điện năng lượng mặt trời.

Ứng dụng cho truyền dữ liệu không dây 3G

- USB3G để truyền dữ liệu

- Cổng Ethernet để cài đặt, xem dữ liệu hiện tại và lịch sử lưu trữ.

- Kết nối với các loại cảm biến có giao thức Modbus RTU hoặc Modbus TCP.

- Kết nối cảm biến nhiệt độ

- Kết nối cảm biến nhiệt độ, độ ẩm

- Kết nối module Analog Input 4-20mA để đọc cảm biến loại này.

Dùng nguồn chuyển đổi 12VDC

Giám sát cảnh báo điện lưới, trạng thái thiết bị điện, báo động an ninh

- USB3G nhắn tin SMS

- Cổng Ethernet để cài đặt, xem dữ liệu hiện tại và lịch sử lưu trữ.

- Có giao thức Modbus TCP

Cổng Ethernet để kết nối truyền thông tới phần mềm quản lý tập trung.

Adapter nguồn 12VDC

Cho hệ thống đo chất lượng nước ao hồ

- USB3G để truyền dữ liệu và nhắn tin SMS

- Cổng Ethernet để cài đặt, xem dữ liệu hiện tại và lịch sử lưu trữ.

- Kết nối module đọc cảm biến đo chất lượng nước

- Adapter nguồn 12VDC

- Hoặc nguồn điện năng lượng mặt trời.

Quan trắc nước mặt tự động

- USB3G để truyền dữ liệu và nhắn tin SMS

- Kết nối với các loại cảm biến đo chất lượng nước mặt

- Cảm biến có giao thức Modbus RTU

- Kết nối với module Analog Input 4-20mA

- Dùng nguồn điện năng lượng mặt trời.

Giám sát mực nước hồ/bể chứa

…

- USB3G để truyền dữ liệu và nhắn tin SMS

- Cổng Ethernet để cài đặt, xem dữ liệu hiện tại và lịch sử lưu trữ.

- Kết nối với cảm biến đo mức (loại rada, siêu âm, thuỷ tĩnh,…)

- Các cảm biến có giao thức Modbus RTU, Modbus TCP

- Kết nối với module Analog Input 4-20mA

- Adapter nguồn 12VDC

- Nguồn pin dự phòng FAR-UPS12V. Kèm theo bộ sạc pin 12V/5A.
