Hệ thống đo mưa, đo mực nước, cảnh báo mưa bão, lũ lụt, triều cường (flood prevention solution)
14:59 - 09/06/2022Giải pháp quan trắc,

Vấn đề đặt ra

Việc quản lý, giám sát và cảnh báo ngập lụt tự động theo thời gian thực tại các đô thị và các đồng bằng là yêu cầu cấp thiết nhằm ứng phó với mưa lớn, triều cường, lũ lụt, đặc biệt là trong bối cảnh thiên tai ngày càng xảy ra cực đoan và bất thường như hiện nay. Vì vậy cần những giải pháp giám sát, cảnh báo thiên tai tự động để cảnh báo ở giai đoạn sớm cho cơ quan quản lý nhà nước và người dân được biết giúp phòng tránh được những thiệt hại nặng nề mà thiên tai gây ra.

Giải pháp của Fasfartech

Cũng chính vì thế, Fasfartech xây dựng hệ thống gồm các trạm đo mưa, đo mực nước và cảnh báo hoàn toàn tự động, liên tục nhằm đáp ứng nhu cầu cấp thiết hiện nay.

Thiết bị của chúng tôi gồm có:

Thiết bị trung tâm

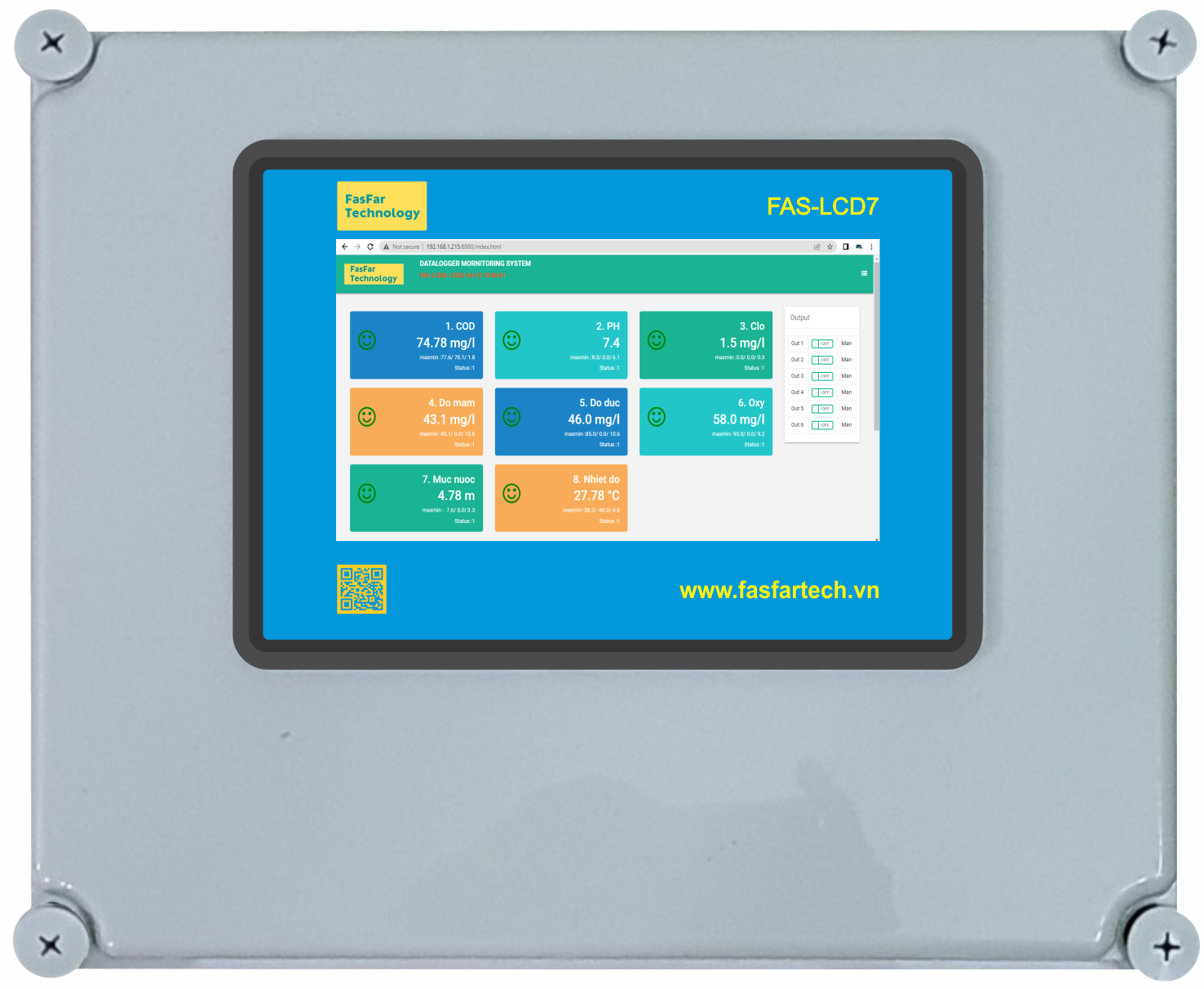

Thiết bị trung tâm là bộ datalogger FAS-2.2DA với chức năng tổng hợp và lưu trữ thông tin của tất cả các trạm đo gửi về. Dữ liệu có thể cài đặt để truyền về server của các ban ngành quản lý và có thể trích xuất thành file exel theo ngày tháng năm,…

Thiết bị trung tâm có cấu hình mạnh mẽ đáp ứng được các yêu cầu quan trắc.

Cấu hình phần cứng

         Phần mềm cho Datalogger

  • Chip 1.5GHz x 4 core, RAM 2G,

        MMC 32GB, 2.4 GHz, 5.0 GHz IEEE

        802.11 b/g/n/ac wireless

  • Có 2 cổng USB, 2 cổng HDMI, 1 cổng Ethernet,

  • 1 cổng RS485, 1 cổng RS232.

  • Tích hợp 1 module 4G LTE, có khe cắm SIM.

  • Tích hợp 1 module 8 kênh AI (4-20mA), có khả năng mở rộng tối đa 32 kênh AI.

  • Tích hợp 1 màn hình LCD 7 inch touch.

  • Hộp nhựa ABS kích thước 340 x 280 x 130mm.

  • Môi trường hoạt động: Đáp ứng được trong môi trường công nghiệp, nhiệt độ -40~70°C.



  • Kết nối được tới 32 giá trị đo khác nhau.

  • Có giao thức mạng cảm biến Modbus RTU, Modbus TCP.

  • Có giao thức truyền dữ liệu FTP về sở TNMT đáp ứng cấu trúc dữ liệu của TT10/2021 bộ TNMT, TT17/2021 bộ TNMT

  • Dữ liệu truyền đi được định dạng theo tệp *txt.

  • Cho phép điều khiển máy lấy mẫu từ xa hoặc tự động lấy mẫu khi chỉ tiêu vượt ngưỡng cài đặt.

  • Có giao thức gửi email SMTP.

  • Có giao diện Web HTTP, hiền thị giá trị đo, trạng thái cảm biến, các cảnh báo.

  • Lưu trữ dữ liệu, xuất file excel báo cáo, hiển thị biểu đồ theo thời gian.

  • Có kết nối dữ liệu qua 4G, nhắn tin SMS.

  • Có chức năng lập trình công thức tính toán hàm bậc 1 bậc 2, tuyến tính hóa.

  • Có chức năng phân tích dữ liệu min, max, trung bình và lệch chuẩn.

  • Dữ liệu đo được gửi về Sở Tài Nguyên Môi Trường với tần suất có thể cài đặt được từ 1-99 phút.

  • Dữ liệu được lưu trữ trên bộ nhớ thiết bị có thể đến 3 năm.

  • Kết nối được với màn hình tivi hoặc LCD để hiển thị các giá trị đo.



Thiết bị lắp tại các trạm đo

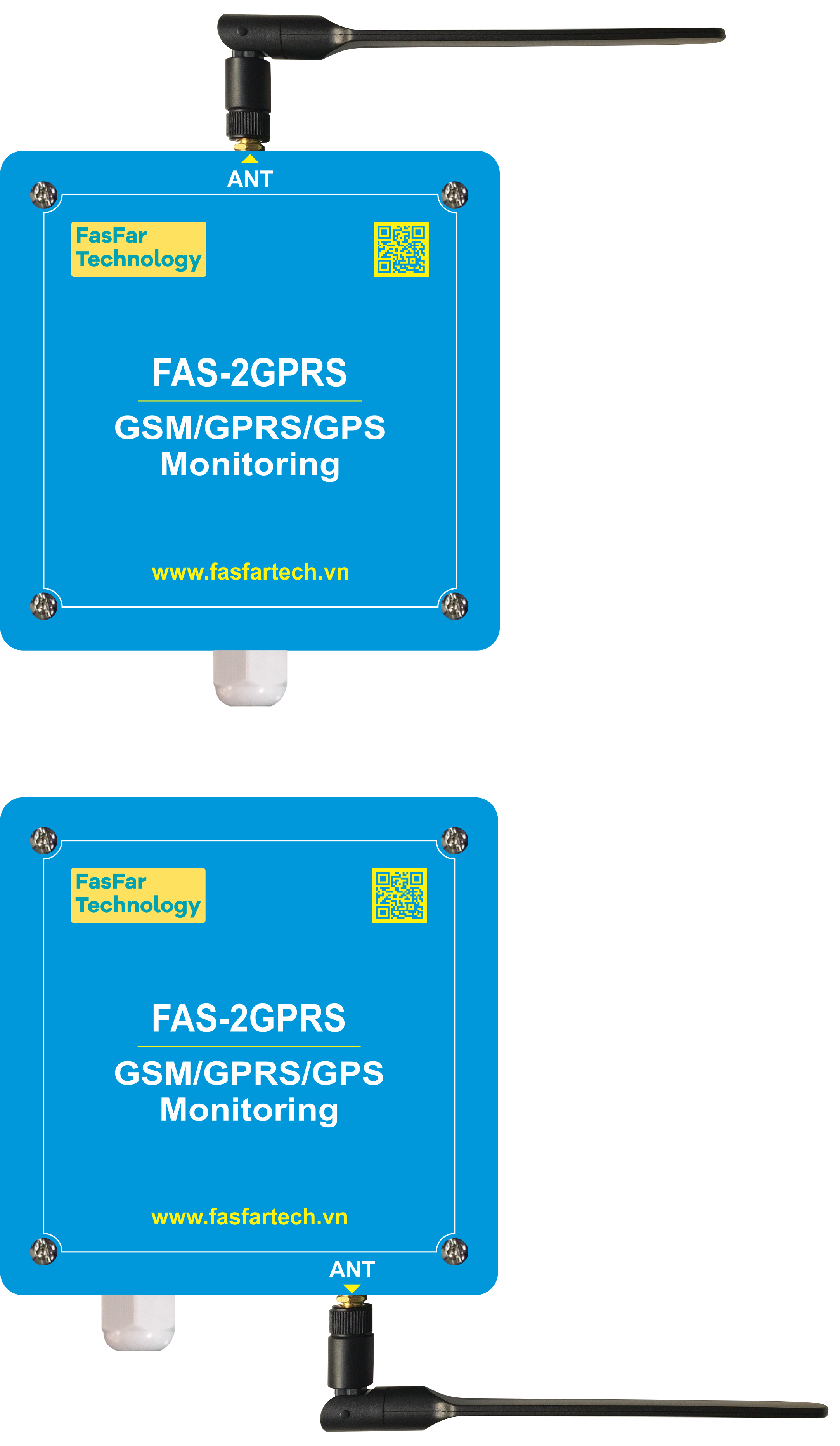

Thiết bị lắp tại các trạm đo là bộ datalogger FAS-2GPRS sử dụng năng lượng thấp, thiết bị được lập trình chế độ ngủ khi không truyền hoặc không có cảnh báo, chạy bằng pin lithium 3,7V 20Ah. Với điều kiện làm việc bình thường, thiết bị sẽ hoạt động được nhiều tháng từ khi đầy pin đến khi hết pin.

DataLogger

Arm Cortex-M0 130Mhz, 264KB RAM,16MB Flash

Kết nối

GPRS/3G

Nguồn điện

pin lithium 3.7VDC 20Ah

Tính toán lượng mưa

Theo giờ, theo ngày

Tính toán mực nước

Mực nước hiện tại và tốc độ tăng mực nước để đưa ra cảnh báo

Có chức năng giám sát nguồn điện pin

Cảnh báo khi nguồn pin yếu

Chế độ tiết kiệm năng lượng

Khi không có mưa hoặc không có nước, thiết bị sẽ hoạt động ở chế độ ngủ để tiết kiệm năng lượng

Môi trường hoạt động

Từ nhiệt độ 0-60 oC, độ ẩm 0-90%

Tủ điện ngoài trời có pin lithium và sạc

Kết hợp với tấm pin mặt trời 30W

Chế độ năng lượng thấp

Khi phát hiện không có nước, thiết bị sẽ tự động chuyển sang trạng thái ngủ

Thiết bị FAS-2GPRS này sẽ đọc giá trị của các cảm biến đo mưa, đo mực nước tại các điểm đo, và truyền dữ liệu lên cloud server theo thời gian thực.

Cảm biến đo

Cảm biến đo mực nước

 Cảm biến loại đo điện trở tiếp xúc

 Đo được mực nước 1m

Nguồn điện là tấm pin năng lượng mặt trời và pin sạc

Chống nước IP67

Độ phân giải 0.02m

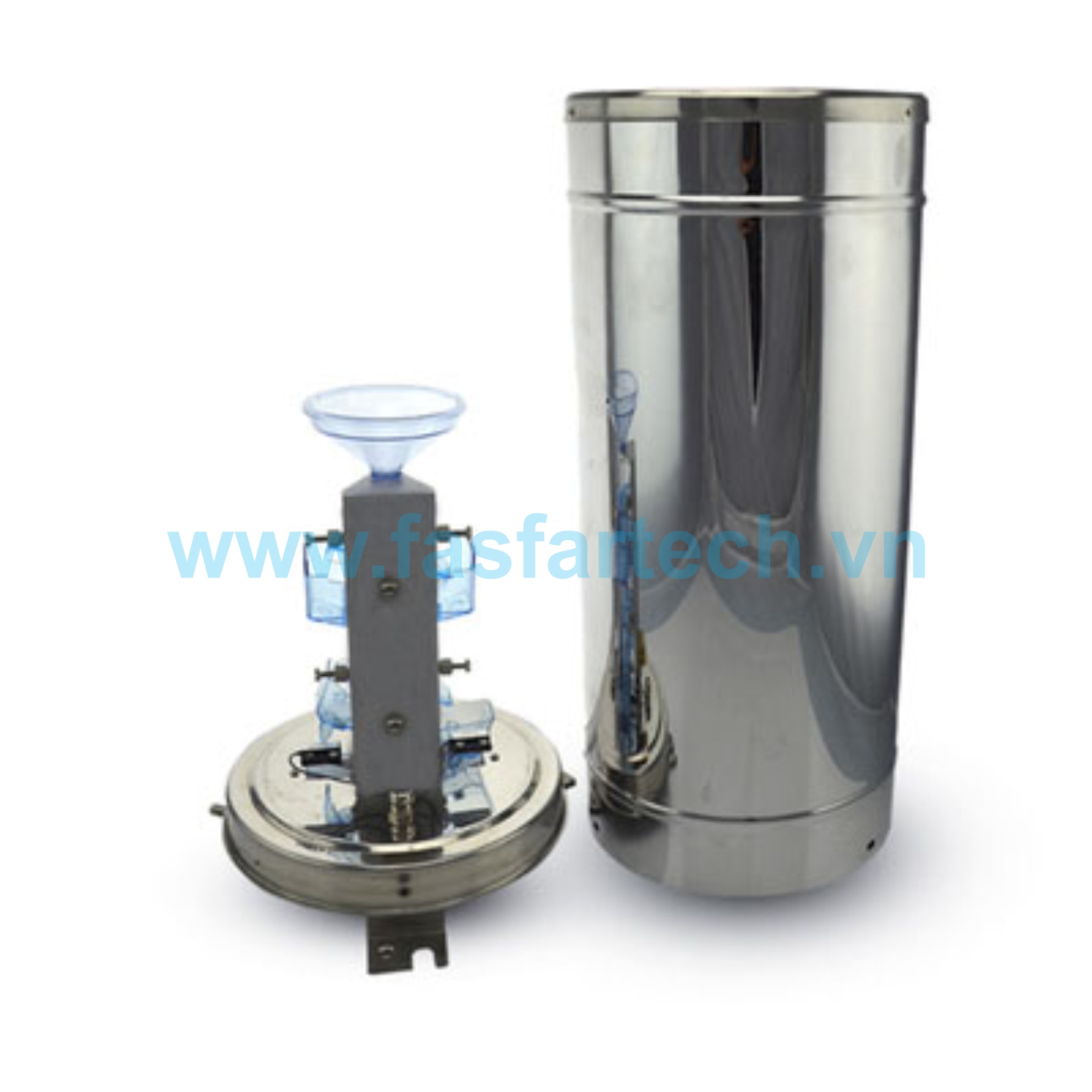

Thiết bị đo lượng mưa

 Cảm biến loại chao lật kép

 Kích thước phễu hứng mưa φ2000, độ dầy 0,60mm

Chất liệu inox không gỉ

Độ phân giải 0,2mm

Dải đo 0,01mm ~ 4mm / phút (cho phép cường độ mưa tối đa 8mm/phút)

Độ chính xác ≤ ± 3%

Các trạm giám sát này đồng thời phát cảnh báo qua tin nhắn SMS, cuộc gọi khi có hiện tượng mưa lớn, mực nước cao đến số điện thoại của người quản lý, cho dù ở bất cứ đâu, chỉ cần có sóng GSM.

Tại trạm trung tâm FAS-2.2DA cũng phát cảnh báo trên web server, gọi điện và nhắn tin SMS đến người quản lý chung. Với smatphone, người quản lý có thể theo dõi dữ liệu cụ thể qua phần mềm webserver, dữ liệu dạng biểu đồ qua cloud server hoặc web server,...

Thiết bị của Fasfartech tạo cảnh báo phát ra đèn, còi và còi hú công suất lớn, phát cảnh báo bằng file mp3 qua loa phát thanh cộng đồng được lắp đặt ở khu vực dân cư.

Ứng dụng

  • Giám sát ngập lụt theo thời gian thực tại các đồng bằng ngập lũ và đô thị

  • Cảnh báo ngập lụt tại cộng đồng

  • Quan trắc, giám sát mực nước tại các hệ thống đê điều, kênh mương

  • Cung cấp dữ liệu đầu vào để hiệu chỉnh và xây dựng bản đồ ngập lụt
