GIỚI THIỆU
Thiết bị Datalogger FAS-6.6DA được phát triển nhằm phục vụ quá trình xử lý, lưu trữ dữ liệu của các trạm quan trắc nước thải, khí thải, nhà máy thủy điện, giám sát điện năng, giám sát mực nước,... và truyền số liệu về sở TN&MT. Thiết bị FAS-6.6DA hoàn toàn đáp ứng các thông tư của bộ TN&MT.
Sản phẩm có thiết kế nhỏ gọn, chắc chắn, main tích hợp nhiều kiểu giao tiếp cho khả năng làm việc với hiệu suất cao, chính xác và bền bỉ. Thiết bị nhiều tính năng và cổng kết nối đáp ứng các yêu cầu kết nối phần cứng với thiết bị ngoại vi.
CẤU HÌNH PHẦN CỨNG
-
- Chip 1.5GHz x 4 core, RAM 2G, MMC 32GB, 2.4 GHz, 5.0 GHz IEEE 802.11 b/g/n/ac wireless
- Có 2 cổng USB, 1 cổng HDMI, 1 cổng Ethernet, 1 cổng RS485, 1 cổng RS232.
- Tích hợp 1 module 4G LTE (Option)
- Tích hợp 1 module 8 kênh AI (4-20mA), có khả năng mở rộng tối đa 32 kênh AI (Option)

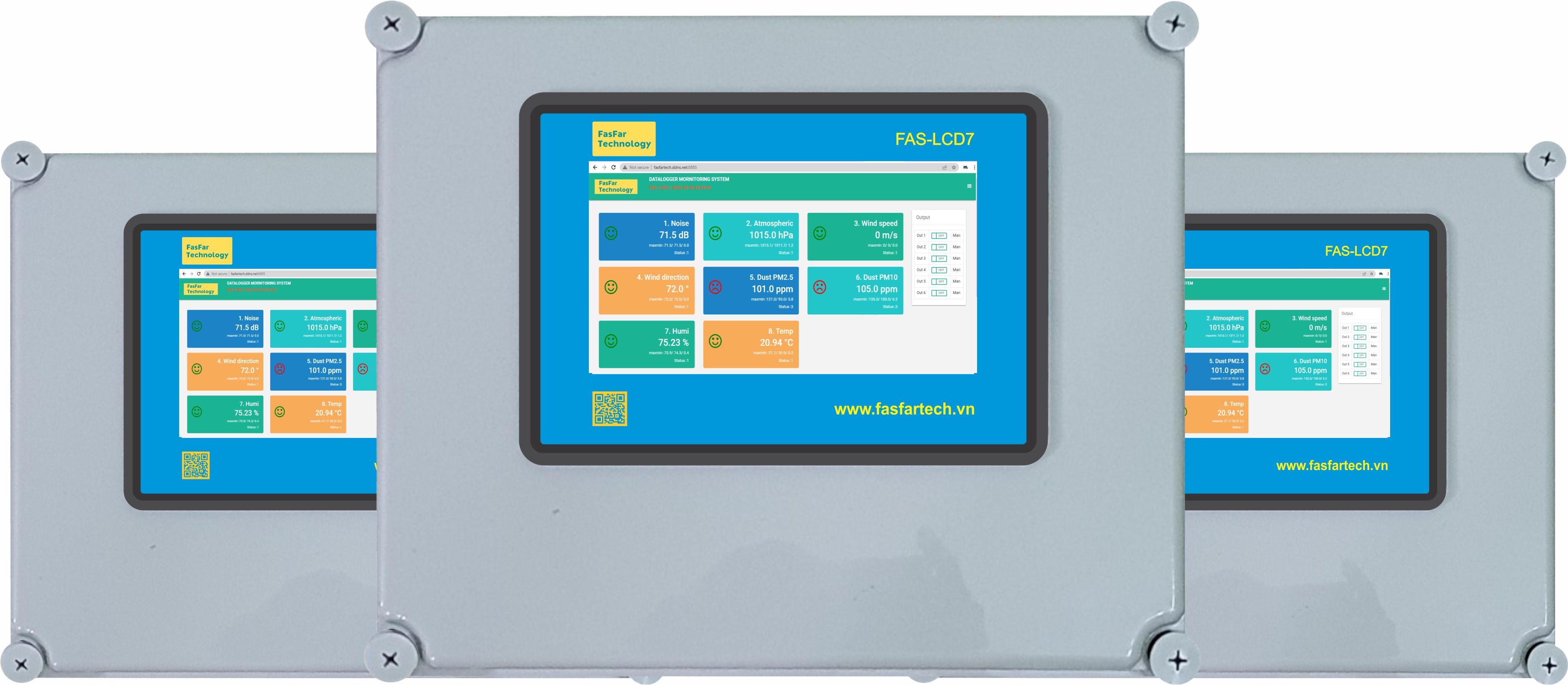

- Tích hợp 1 màn hình LCD 7 inch touch.
- Hộp nhựa ABS kích thước 340 x 280 x 130mm.
- Môi trường hoạt động: Đáp ứng được trong môi trường công nghiệp, nhiệt độ -40~70°C.
PHẦN MỀM CHO DATA LOGGER
-
- Kết nối được tới 32 giá trị đo khác nhau.
- Có giao thức mạng cảm biến Modbus RTU, Modbus TCP.
- Có giao thức truyền dữ liệu FTP về sở TNMT đáp ứng cấu trúc dữ liệu của TT10/2021 bộ TNMT, TT17/2021 bộ TNMT
- Dữ liệu truyền đi được định dạng theo tệp *txt.
- Cho phép điều khiển máy lấy mẫu từ xa hoặc tự động lấy mẫu khi chỉ tiêu vượt ngưỡng cài đặt.
- Có giao thức gửi email SMTP.
- Có giao diện Web HTTP, hiền thị giá trị đo, trạng thái cảm biến, các cảnh báo.
- Lưu trữ dữ liệu, xuất file excel báo cáo, hiển thị biểu đồ theo thời gian.
- Có kết nối dữ liệu qua 3G/4G, nhắn tin SMS.
- Có chức năng lập trình công thức tính toán hàm bậc 1 bậc 2, tuyến tính hóa.
- Có chức năng phân tích dữ liệu min, max, trung bình và lệch chuẩn.
- Dữ liệu đo được gửi về Sở Tài Nguyên Môi Trường với tần suất có thể cài đặt được từ 1-99 phút.
- Dữ liệu được lưu trữ trên bộ nhớ thiết bị có thể đến 3 năm.
- Kết nối được với màn hình tivi hoặc LCD để hiển thị các giá trị đo.
KÍCH THƯỚC THIẾT BỊ
| Data logger FAS-6.6DA đáp ứng được các thông tư của bộ Tài nguyên Môi trường như: Thông tư số 10/2021/TT-BTNMT, Thông tư số 17/2021/TT-BTNMT.
|
ỨNG DỤNG TRONG HỆ THỐNG QUAN TRẮC TỰ ĐỘNG

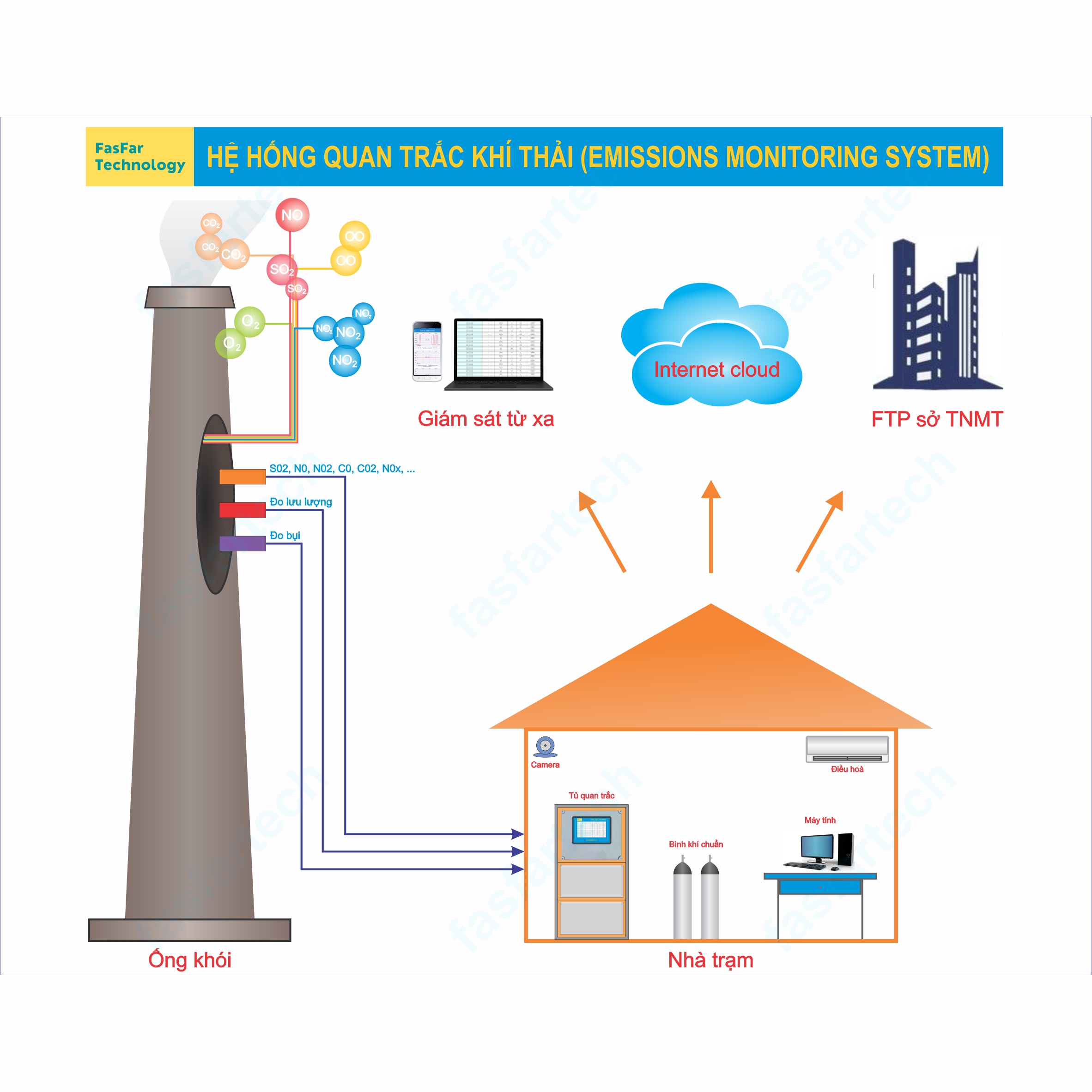

Hệ thống quan trắc khí thải:Theo thông tư 10/2021/TT-BTNMT quy định: - Hệ thống quan trắc không khí tự động, được lắp đặt nhằm giám sát liên tục các thông số: lưu lượng khí thải, SO2, CO, NO2, TSP, CO2, NOx, NH3, CxHy, bụi, nhiệt độ, …. - Hệ thống phải truyền dữ liệu về Sở Tài nguyên và Môi trường từ địa chỉ IP tĩnh. |  |

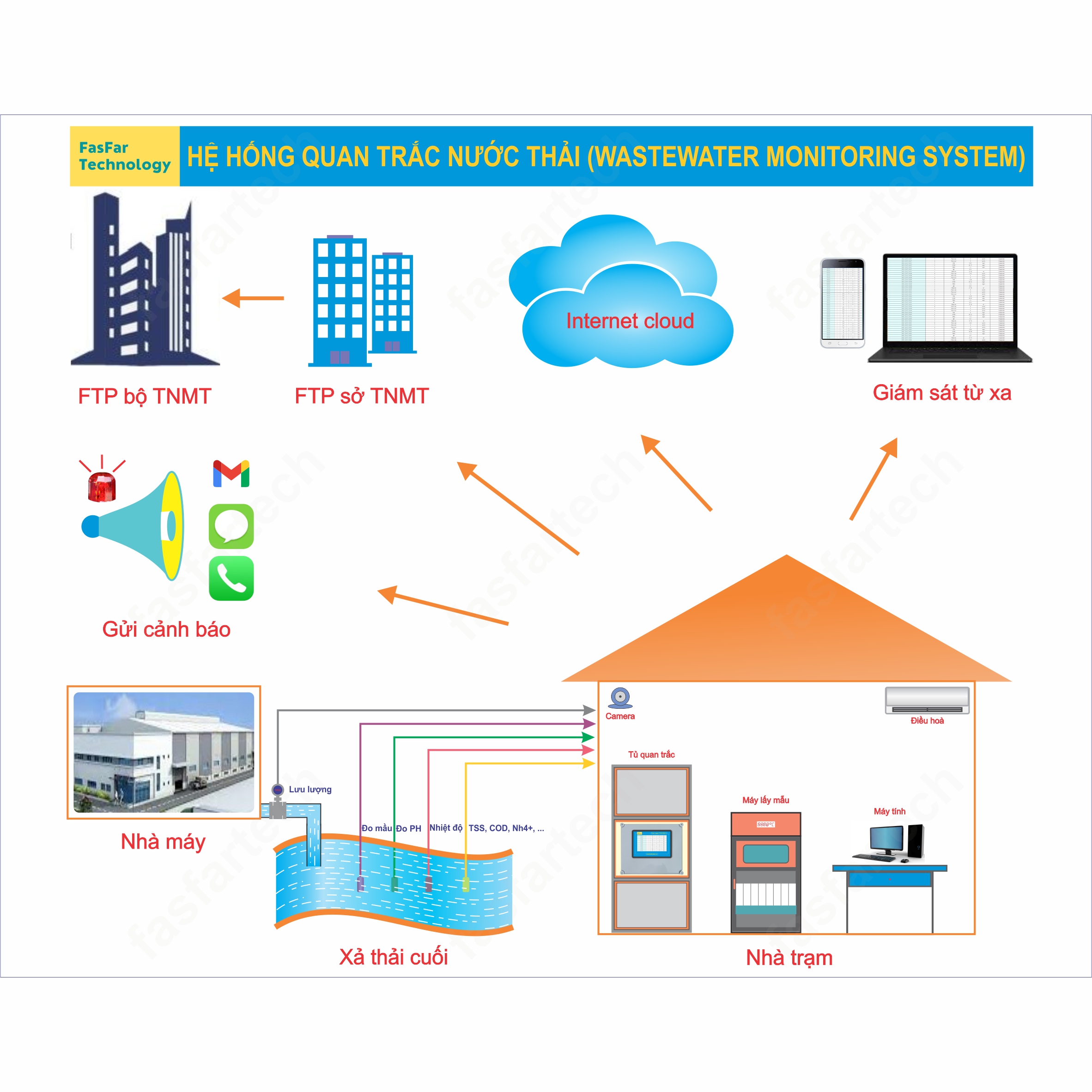

Hệ thống quan trắc nước thải:- Các thông số quan trắc nước thải tự động, liên tục bao gồm: nhiệt độ, pH, DO, COD, TSS, NH4+, NO3-, lưu lượng đầu vào, lưu lượng đầu ra…. - Kết nối với data logger qua tín hiệu 4-20mA, Modbus RTU/TCP, thing cloud … |  |

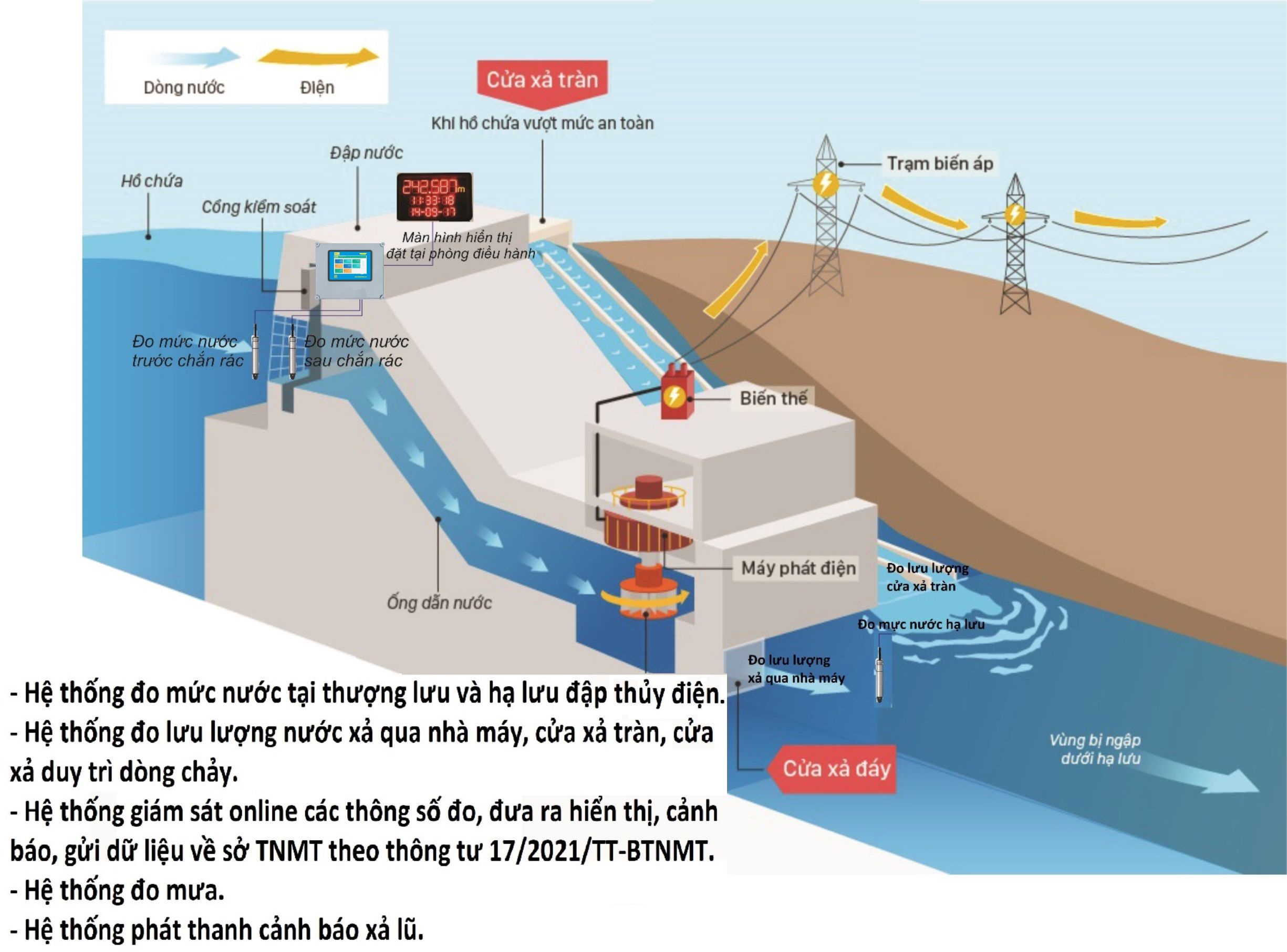

Giải pháp quan trắc lưu lượng, mực nước, đo mưa của sông, hồ, đập thủy điện:
Data logger FAS-6.6DA đã kết nối được với thiết bị của các hãng như:
|
GIAO DIỆN PHẦN MỀM CỦA FAS-6.6DA

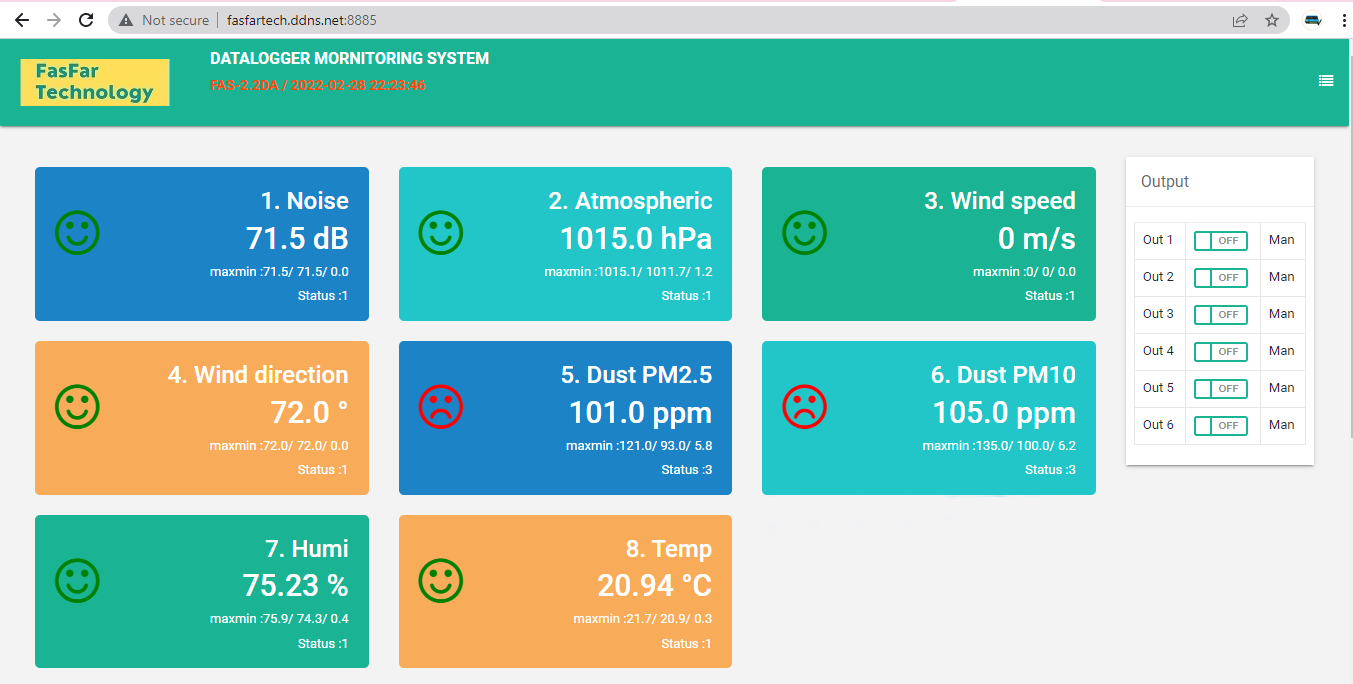

Giao diện home
Giao diện home hiển thị giá trị của các thông số đo, biểu tượng khuôn mặt thay đổi màu sắc và hình thái theo ngưỡng cài đặt của các đầu đo.

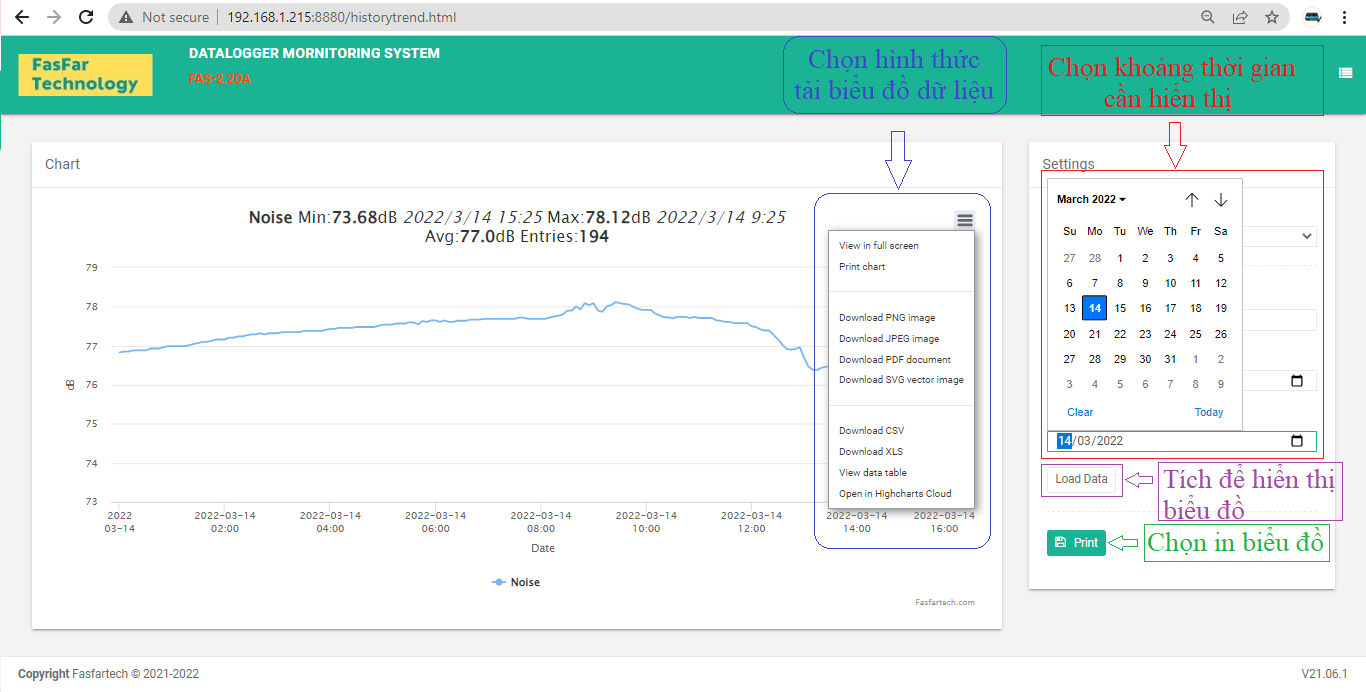

Giao diện biểu đồ thông số đo "history trend"
HÌNH ẢNH LẮP ĐẶT THỰC TẾ VỚI DATA LOGGER FAS-6.6DA

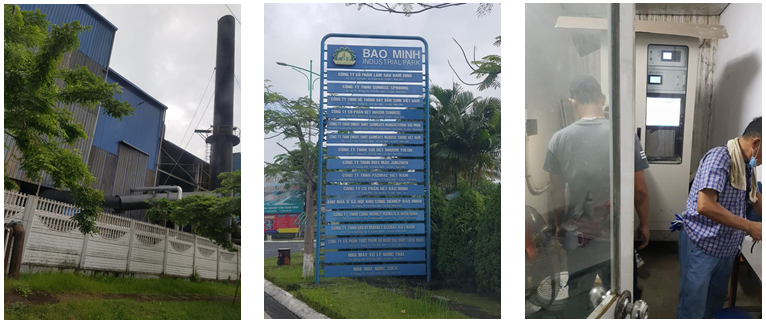

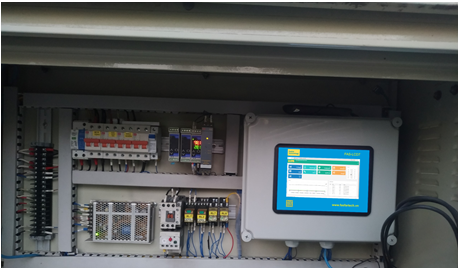

Lắp đặt hệ thống quan trắc cho KCN Bảo Minh

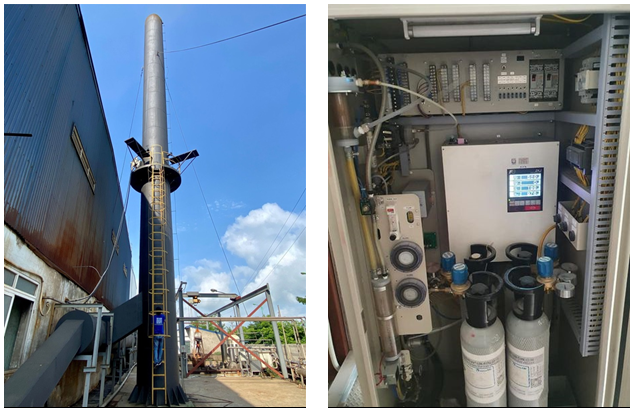

Lắp đặt hệ thống quan trắc khí thải

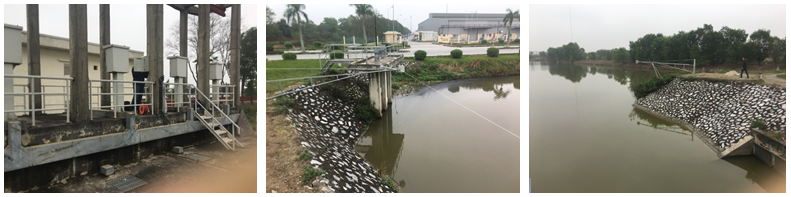

Lắp đặt hệ thống quan trắc mực nước hồ

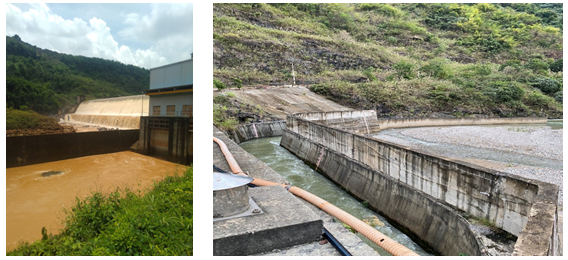

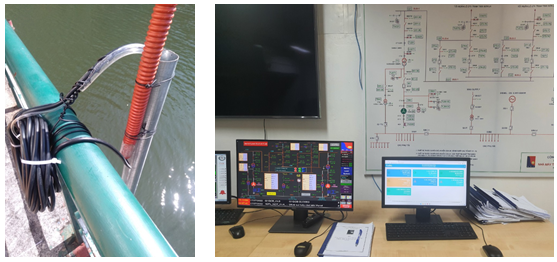

Lắp đặt hệ thống quan trắc thủy điện: đo mực nước thượng lưu, hạ lưu, đo lưu lượng xả…
Phần mềm FAS-DAS24 Kết nối, thu nhận dữ liệu từ Data Logger FAS-6.6DA thông qua Cloud
