GIÁM SÁT TRẠM ĐIỆN ONLINE

I. YÊU CẦU ĐẶT RA

     Trong các trạm biến áp 110KV, 220KV, 500KV..  các sự cố thường bắt đầu từ dấu hiệu bất thường về nhiệt: Tiếp điểm lỏng, mối nối oxy hóa, quá tải cục bộ, rò rỉ dòng qua cách điện, hoặc hỏng hóc cơ cấu vận hành. Khi nhiệt độ tăng lên, nguy cơ cháy nổ, hư hỏng thiết bị và mất an toàn rất cao. Do vậy giám sát nhiệt độ tại các trạm biến áp là vấn đề bắt buộc trong quy trình vạn hành lưới điện, đặc biệt là giải pháp giám sát tự động, liên tục theo thời gian thực, đó là cách tiếp cận chủ động để giúp giảm rủi ro và tối ưu chi phí bảo trì. Giải pháp sẽ khắc phục được nhiều bất cập trong việc giám sát nhiệt độ thủ công tại các trạm biến áp hiện nay, cụ thể là:

+ Không giám sát liên tục theo thời gian: Không chủ động phát hiện các nguy cơ xảy ra sự cố

+ Người vận hành có thể mắc sai số, nhầm lẫn trong quá trình vận hành, nhập liệu…

+ Nhiều vị trí trong tủ khó có thể tiếp cận để đo nhiệt độ







II. THÀNH PHẦN CƠ BẢN CỦA GIẢI PHÁP

1. Bộ điêu khiển trung tâm FAS-6.6DA:

- Bộ điều khiển trung tâm sẽ thu thập dữ liệu đo từ Camera ảnh nhiệt và Cảm biến nhiệt độ sau đó lưu trữ, xử lý dữ liệu và thực hiện các tính năng thông qua phần mềm được tích hợp sẵn trên thiết bị.

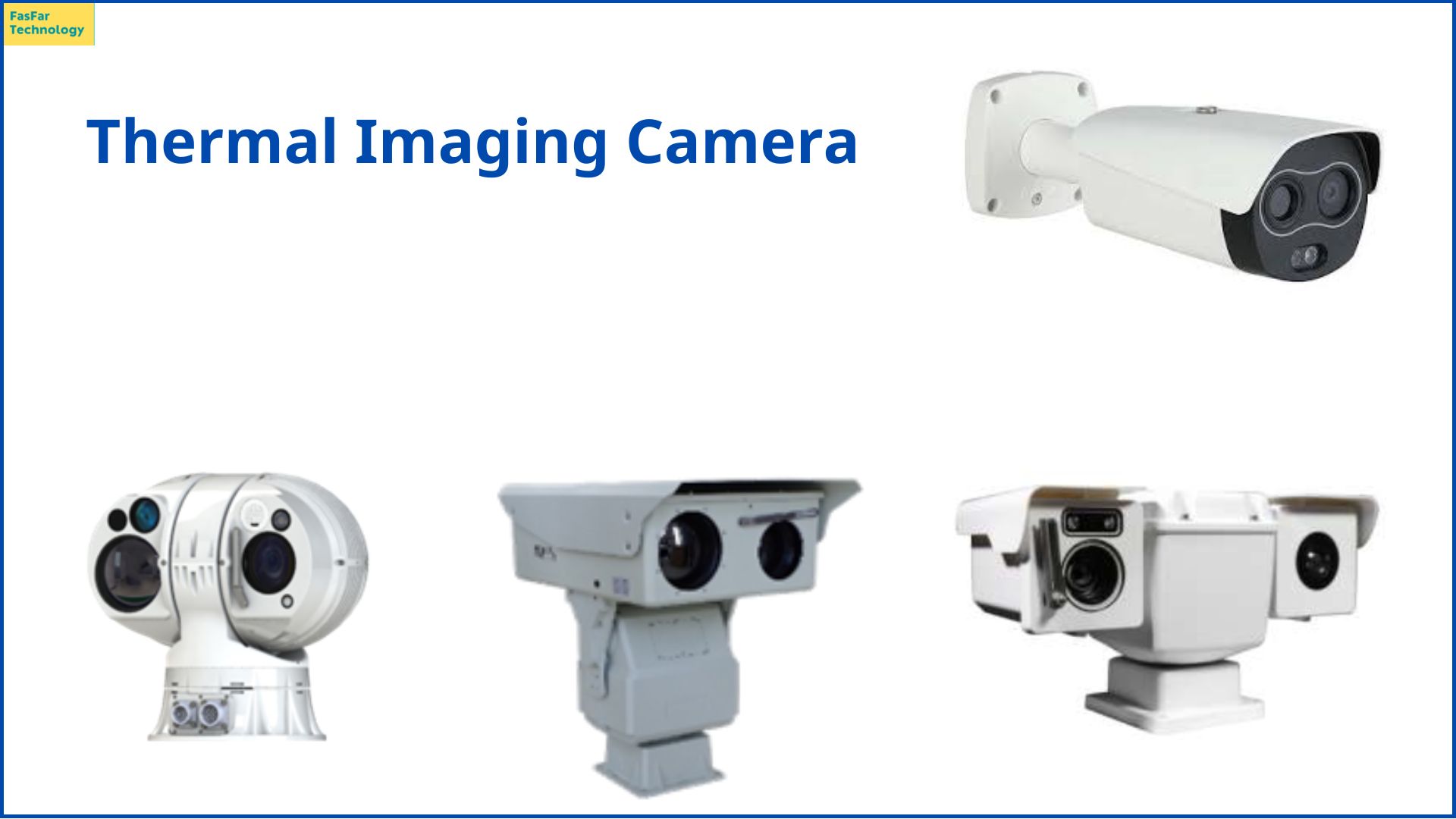

2. Camera nhiệt (hồng ngoại/IR camera):

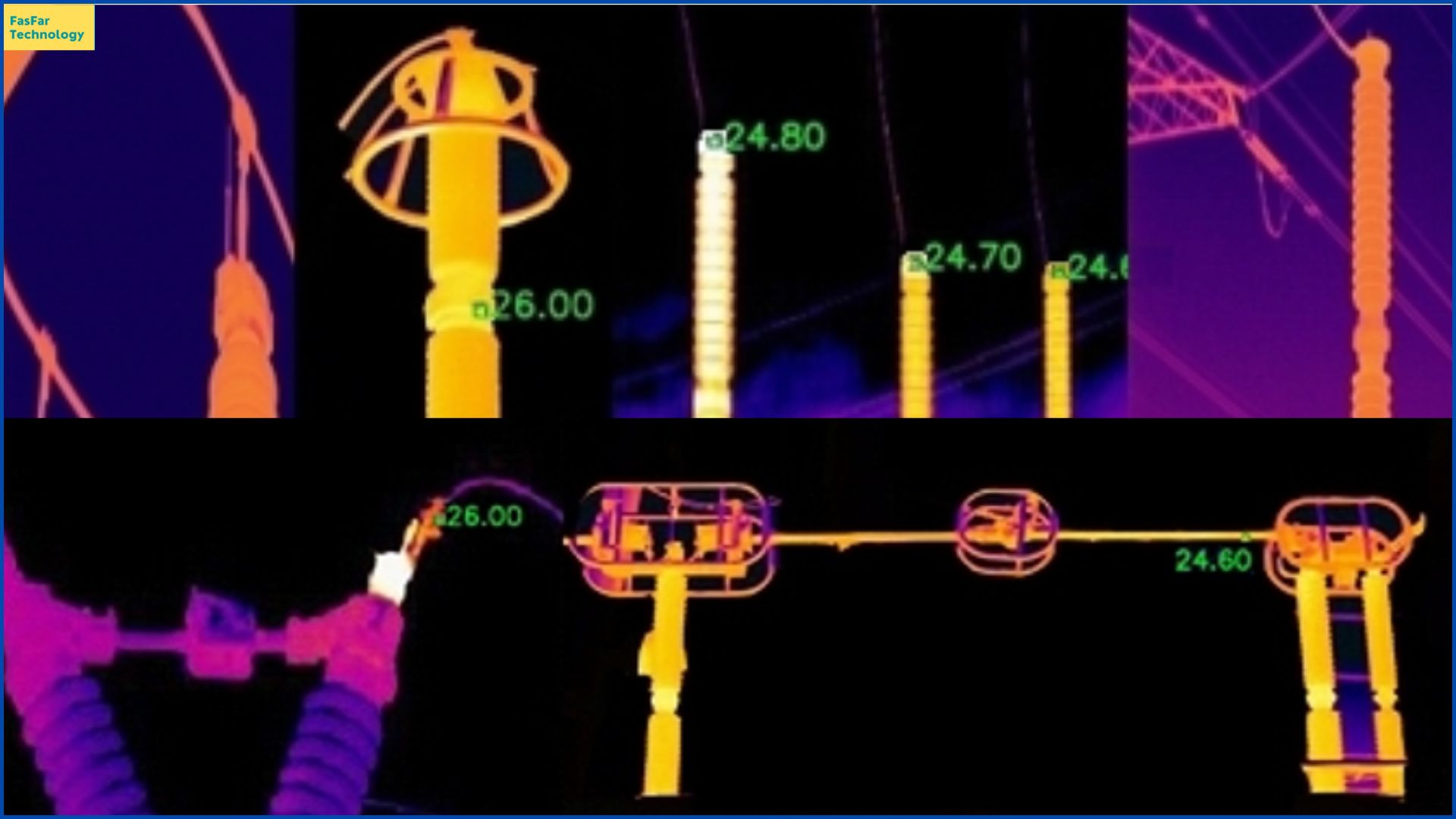

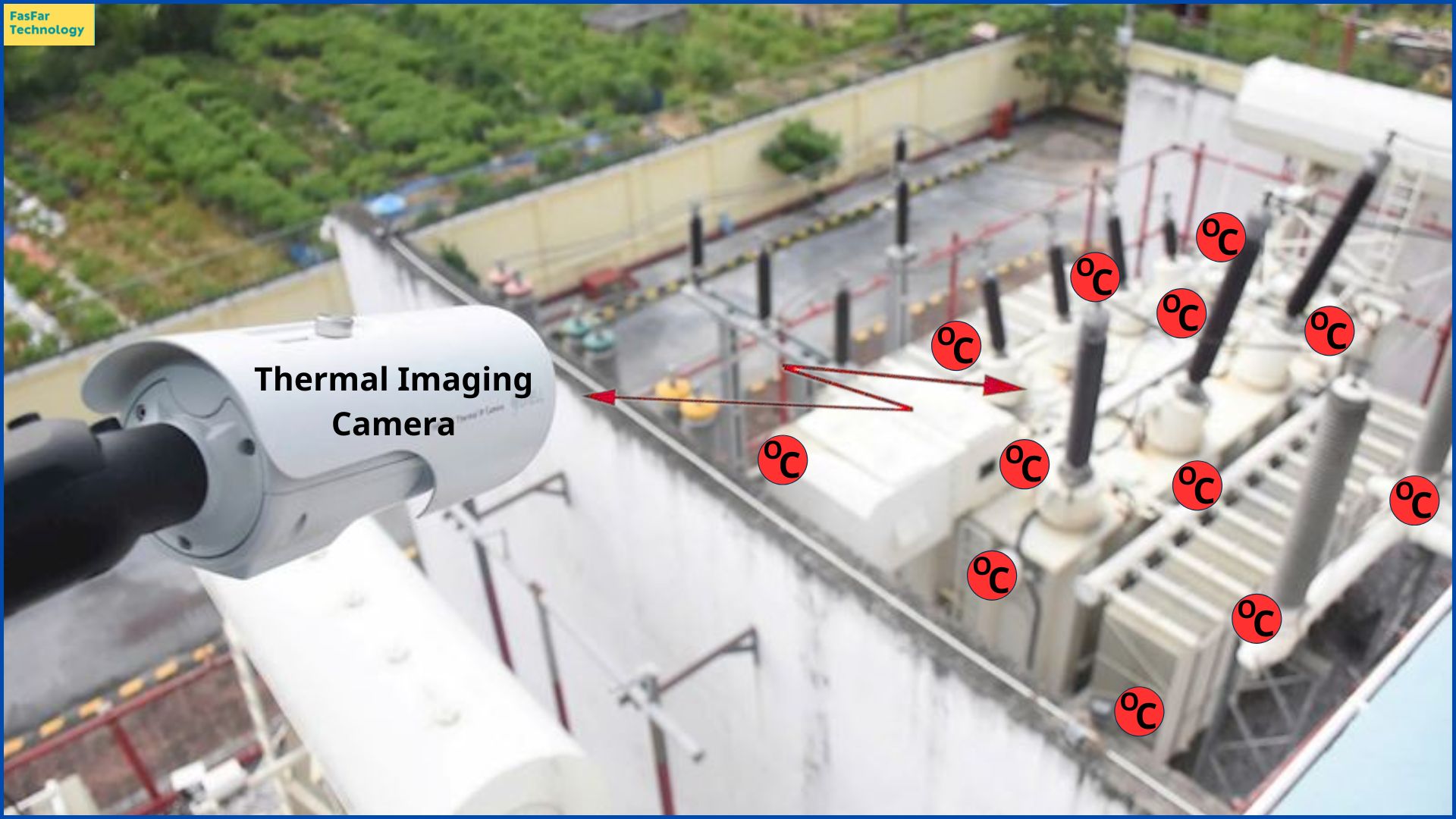

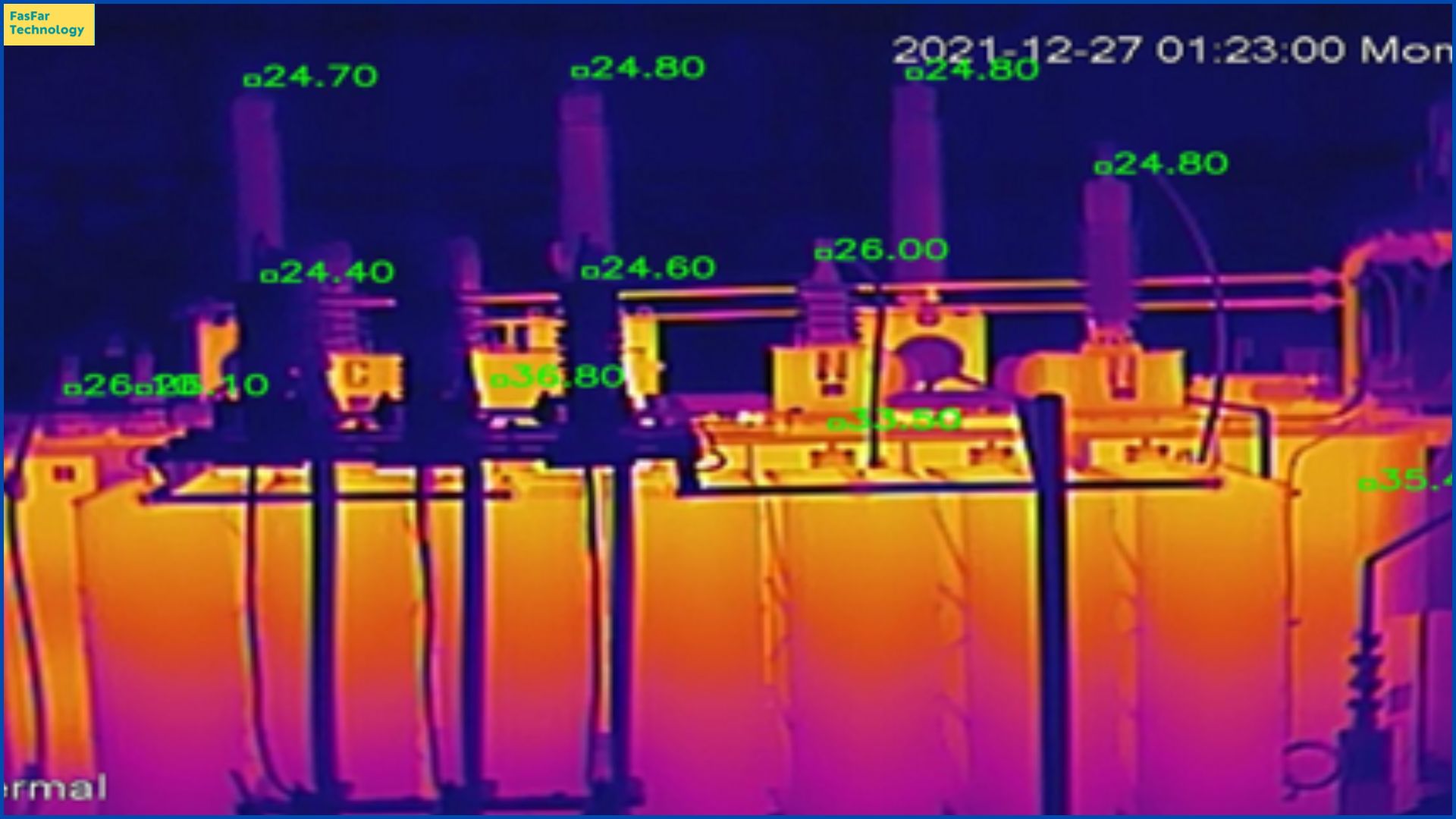

- Dùng Camera ảnh nhiệt (Thermal Imaging Camera) để giám sát nhiệt độ trên toàn trạm thông qua ảnh nhiệt và giá trị nhiệt độ ghi lại. Nó sẽ xác định chính xác thông tin từng điểm nhiệt, ghi nhận phân bố nhiệt trên bề mặt thiết bị, các vị trí có rủi ro cao như: Thanh cái, máy cắt, dao cách ly, tiếp điểm, bộ biến áp … Khi nhiệt độ cục bộ tăng bất thường so với vùng xung quanh, camera sẽ phản ánh rõ ràng dưới dạng bản đồ màu nhiệt hoặc hiển thị theo dải nhiệt độ.

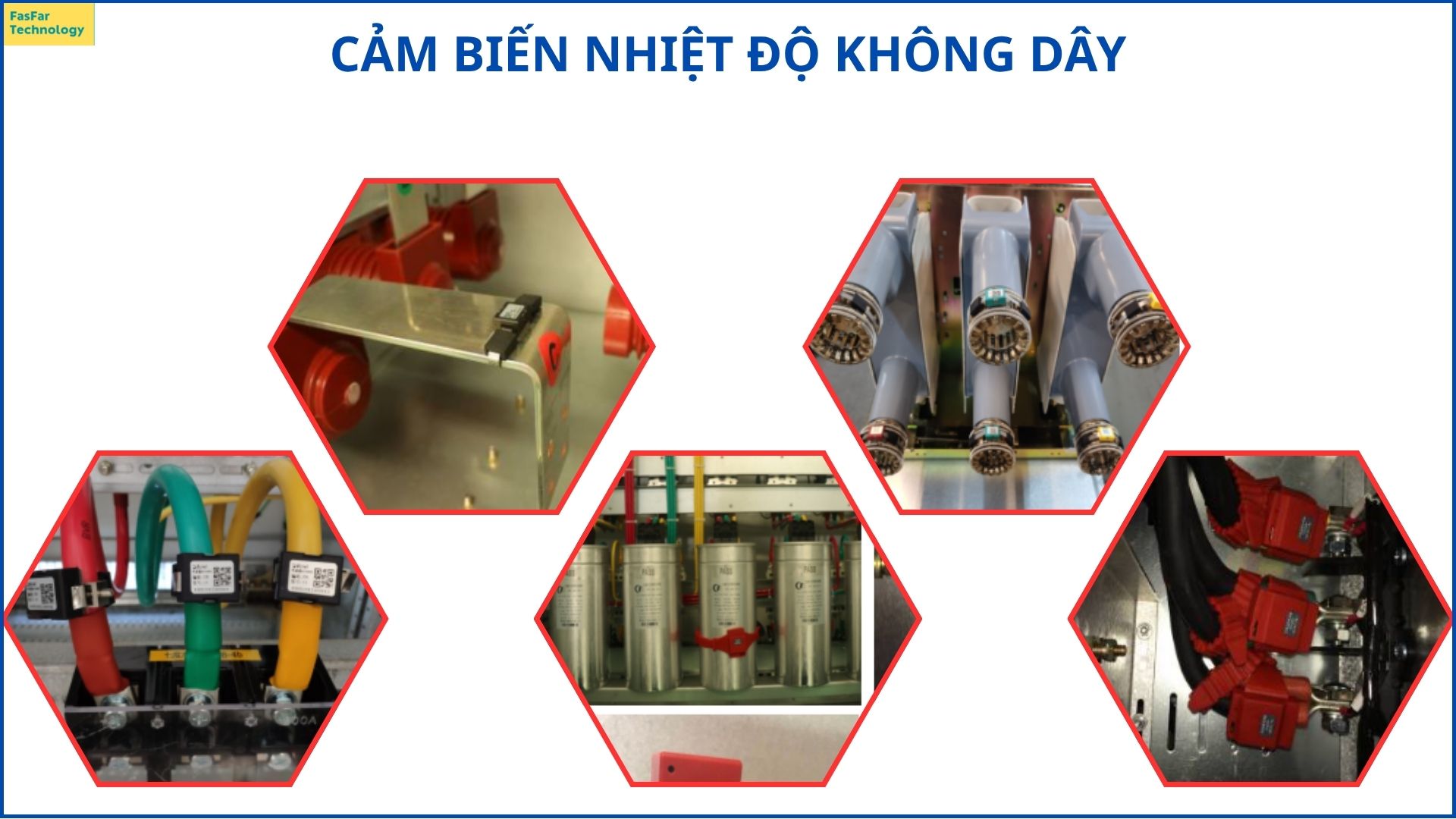

3. Cảm biến nhiệt độ không dây:

- Dùng cảm biến nhiệt độ không dây để giám sát tại các điểm khuất, bên trong tủ điện,…mà Camera ảnh nhiệt không giám sát được. Cảm biến được lắp trực tiếp tại các điểm cần đo.





4. Phần mềm quản lý giám sát:

    Phần mềm có giao diện thân thiện, đẹp mắt, dễ dàng quan sát, dễ sử dụng và có các tính năng sau:

- Hiển thị dữ liệu đo tự động, liên tục tại các điểm đo theo thời gian thực

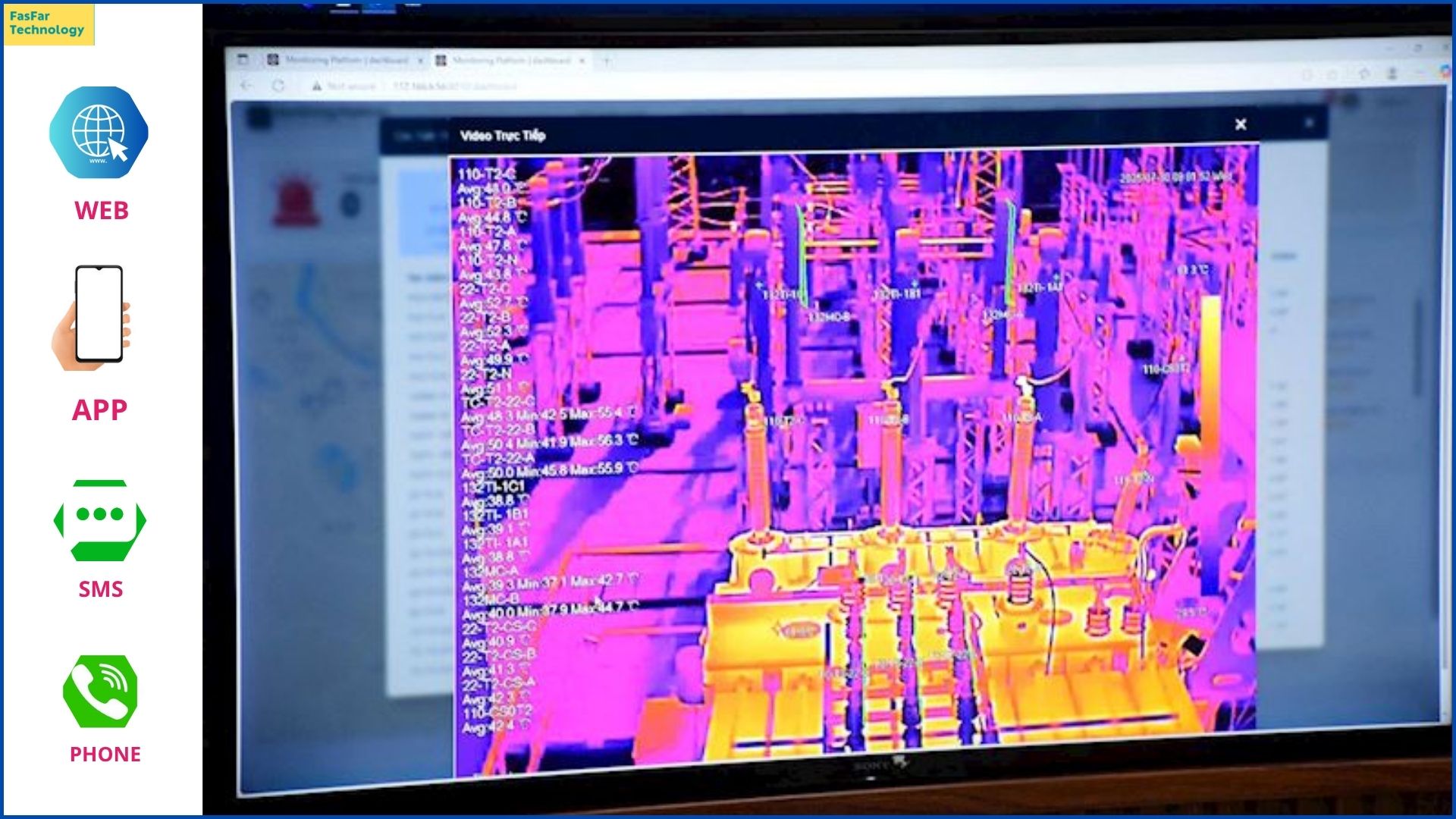

- Theo dõi trực tiếp các điểm nóng thông qua hình ảnh từ màn hình hiển thị camera ảnh nhiệt

- Cảnh báo rõ ràng khi vượt ngưỡng (tăng nhiệt bất thường) trên phần mềm, qua đèn còi tại chỗ, Cảnh báo từ xa qua Email, SMS, Call.

- Xuất file báo cáo, hiển thị biểu đồ theo thời gian

- Lưu trữ dữ liệu dài lâu

- Giám sát từ xa qua mạng internet bằng điện thoại thông minh, PC, laptop …

- Có thể tích hợp với hệ thống giám sát của trạm

5. Ứng dụng thực tế:

- Trạm biến áp 110kV/220kV/500kV

- Nhà máy điện và trạm phân phối

- Khu công nghiệp, hệ thống điện dự phòng quan trọng

- Hạ tầng điện cần quản lý rủi ro và tiêu chuẩn an toàn cao
