Lũ quét, sạt lở đất là một trong những thảm họa thiên nhiên nguy hiểm nhất thế giới với hơn 5.000 sinh mạng bị thiệt hại hàng năm. Việc xảy ra lũ quét, sạt lở đất sẽ phụ thuộc vào lượng mưa, địa hình, địa chất. Để cảnh báo, phải có các thông tin quan trắc về lượng mưa, sự dịch chuyển, rung chấn bề mặt,…

Fasfartech đã nghiên cứu sản xuất và phát triển thành công “Hệ thống đo mưa, cảnh báo lũ lụt, sạt lở đất tự động, online” với nhiều ưu điểm vượt trội, vận hành dễ dàng, ổn định.

Tất cả thông tin về thời tiết, lượng mưa, các dung chấn, độ nghiêng bất thường sẽ được cập nhật tự động, liên tục trên giao diện web cho máy tính và các thiết bị thông minh. Người dùng có thể thiết lập tự động mức độ cảnh báo khi lượng mưa vượt các ngưỡng khác nhau. Việc đo được lượng mưa chính xác kết hợp với các dung chấn, độ nghiêng bề mặt sẽ giúp chính quyền có thể đưa ra được những dự báo tốt hơn để người dân sẵn sàng ứng phó. Đối với hệ thống hồ chứa, có thể căn cứ vào cảnh báo của hệ thống để vận hành hợp lý, tránh ngập lụt. Thiết bị được thiết kế dùng nguồn điện lưới và điện mặt trời đối với những vị trí không có điện lưới. Ngoài ra, thiết bị còn được trang bị pin dự phòng để duy trì hệ thống trong nhiều ngày nếu mất điện.

THÀNH PHẦN CƠ BẢN CỦA THIẾT BỊ:

1. BỘ DATA LOGGER FAS-6.6DA. Có vai trò giám sát thu thập dữ liệu liên tục và tự động từ Thiết bị đo mưa, thiết bị đo rung chấn, dịch chuyển bề mặt và thực hiện việc truyền các dữ liệu qua 4G về phần mềm quản lý tập trung.

2. THIẾT BỊ ĐO MƯA: FAS-RAINL-02

Thông số kỹ thuật

Nguồn cung cấp	DC10 ~ 30V
Đường kính thùng đo mưa	Φ110mm
Ngõ ra	RS485 Modbus RTU
Nhiệt độ hoạt động	0 ～ 50 ℃
Độ ẩm làm việc	<95% (40 ℃)
Nhiệt độ bảo quản	-40 ～ 125 ° C
Độ ẩm bảo quản	＜ 80% (không ngưng tụ)
Độ chính xác	≤ ± 3%
Phạm vi cường độ mưa	0mm ～ 4mm / phút
Chất liệu	Thép không gỉ

- Các thông số đo:

STT	Thông số đo	Diễn giải
1	Lượng mưa tức thời	Lượng mưa hiện tại
2	Lượng mưa trong ngày	Lượng mưa từ 0 giờ sáng đến hiện tại
3	Lượng mưa ngày hôm qua	Lượng mưa trong 24 giờ hôm qua
4	Tổng lượng mưa	Tổng lượng mưa từ khi cảm biến được đo mưa lần đầu tiên. Cài đặt được về giá trị 0.
5	Lượng mưa trong giờ hiện tại	Tính lượng mưa trong giờ hiện tại
6	Lượng mưa giờ trước	Tính lượng mưa trong giờ trước đó
7	Lượng mưa cao nhất trong ngày	Hiển thị cơn mưa lớn nhất trong ngày
8	Giờ mưa cao nhất trong ngày	Hiển thị giờ mưa có lượng mưa lớn nhất trong ngày
9	Lượng mưa thấp nhất trong ngày	Hiển thị cơn mưa thấp nhất trong ngày
10	Giờ mưa thấp nhất trong ngày	Hiển thị giờ mưa có lượng mưa thấp nhất trong ngày

3. THIẾT BỊ ĐO ĐỘ NGHIÊNG, RUNG CHẤN: FAS-TIL02

- Thiết bị đã được tích hợp cảm biến chuyển động, cảm biến la bàn, cảm biến gia tốc kế để đo, xác định độ nghiêng, rung chấn bề mặt dốc. Thiết bị sử dụng năng lượng rất thấp, sử dụng pin hoặc điện mặt trời, kết nối với bộ trung tâm giám sát từ xa qua sóng Lora. Trong điều kiện bình thường thiết bị ở chế độ ngủ, khi có mưa thiết bị được kích hoạt chế độ hoạt động, do vậy năng lượng tiêu thụ là rất thấp. Thiết bị được gá lắp trên thanh dạng ống. Tùy vào địa hình và đặc thù địa chất mà thanh này được ghim sâu dưới mặt trượt một độ sâu phù hợp. Thiết bị thường được lắp đặt ở những địa điểm có nguy cơ sạt lở cao, ở xa vị trí trung tâm.

4. SƠ ĐỒ KẾT NỐI HỆ THỐNG:

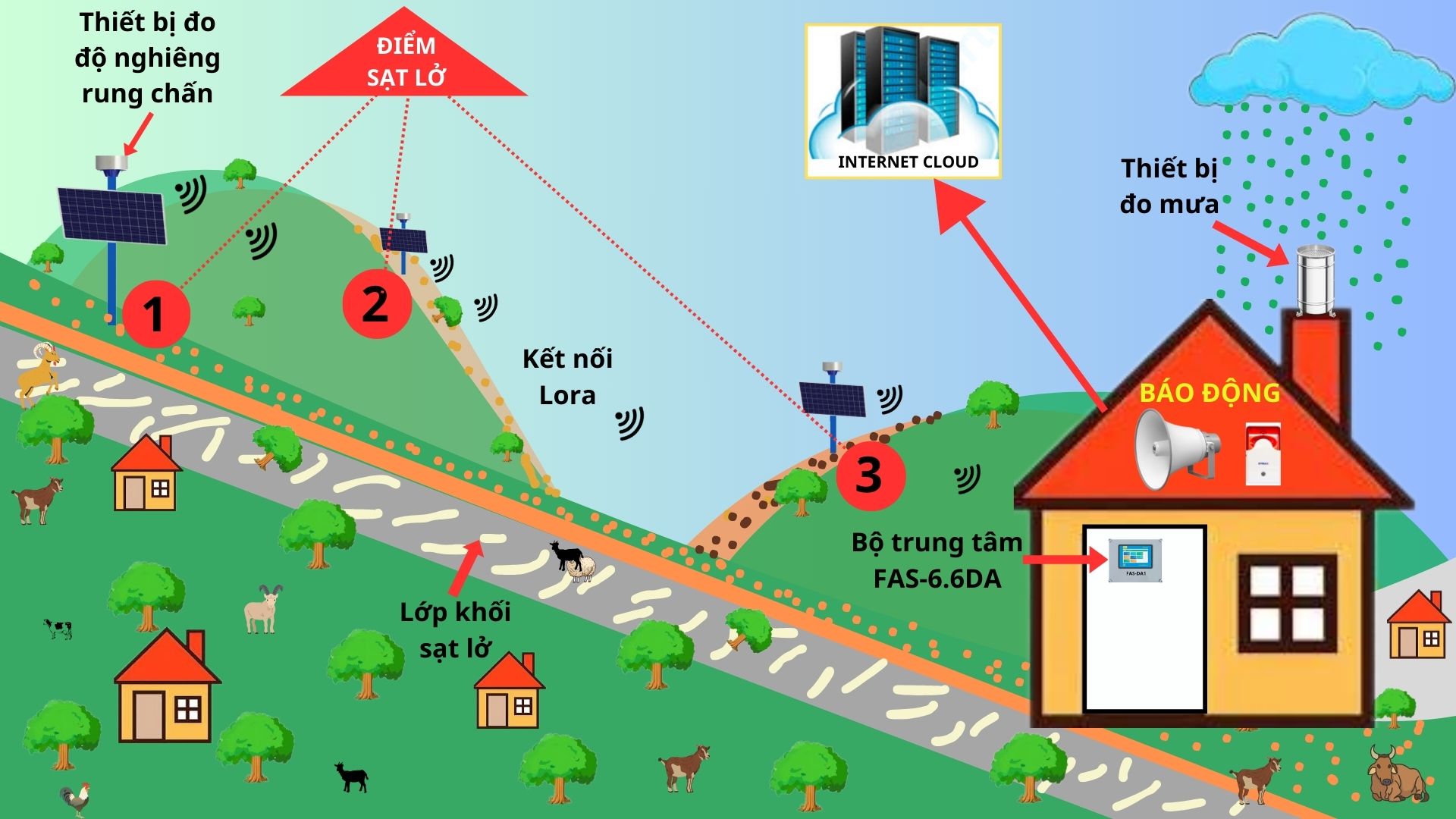

Hình 1: Sơ đồ kết nối hệ thống

5. NGUYÊN LÝ HOẠT ĐỘNG HỆ THỐNG ĐO MƯA, CẢNH BÁO LŨ LỤT, SẠT LỞ ĐẤT

Hệ thống hoạt động dựa trên việc thu thập dữ liệu lượng mưa đo được từ thiết bị đo mưa kết hợp với dữ liệu về độ nghiêng, rung chấn để đưa ra cảnh báo mức độ nguy cơ về sạt lở đất, lũ lụt. Thiết bị đo độ nghiêng, rung chấn thu thập dữ liệu đo và truyền về bộ trung tâm qua kết nối Lora (Giao thức truyền thông không dây tầm xa, công suất thấp, khoảng cách truyền lên tới 10km). Thiết bị đo mưa được kết nối trực tiếp với bộ trung tâm đặt tại nhà điều hành, nhà văn hóa thôn, bản.

Bộ trung tâm FAS-6.6DA thu thập dữ liệu từ các thiết bị đo, xử lý các ngưỡng tín hiệu, thực hiện các lệnh kích hoạt cảnh báo qua Loa, đèn báo, gửi cảnh báo qua SMS, mail... Thực hiện lưu trữ dữ liệu và truyền về cơ quan quản lý, sở ban ngành qua mạng Internet.

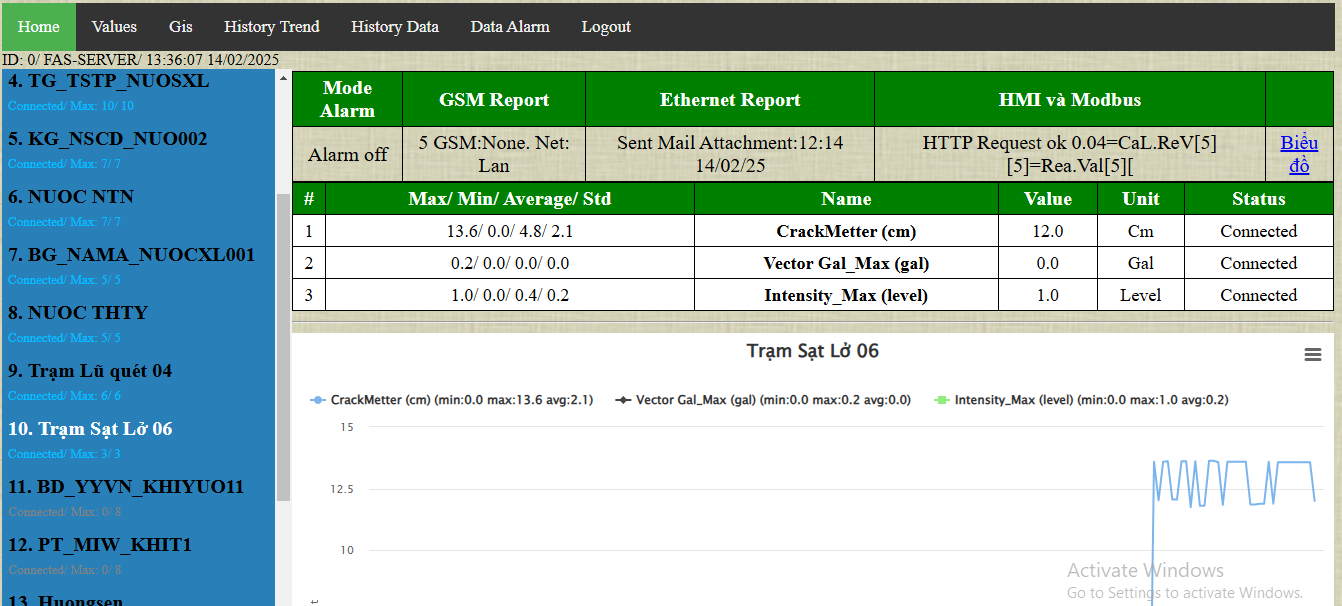

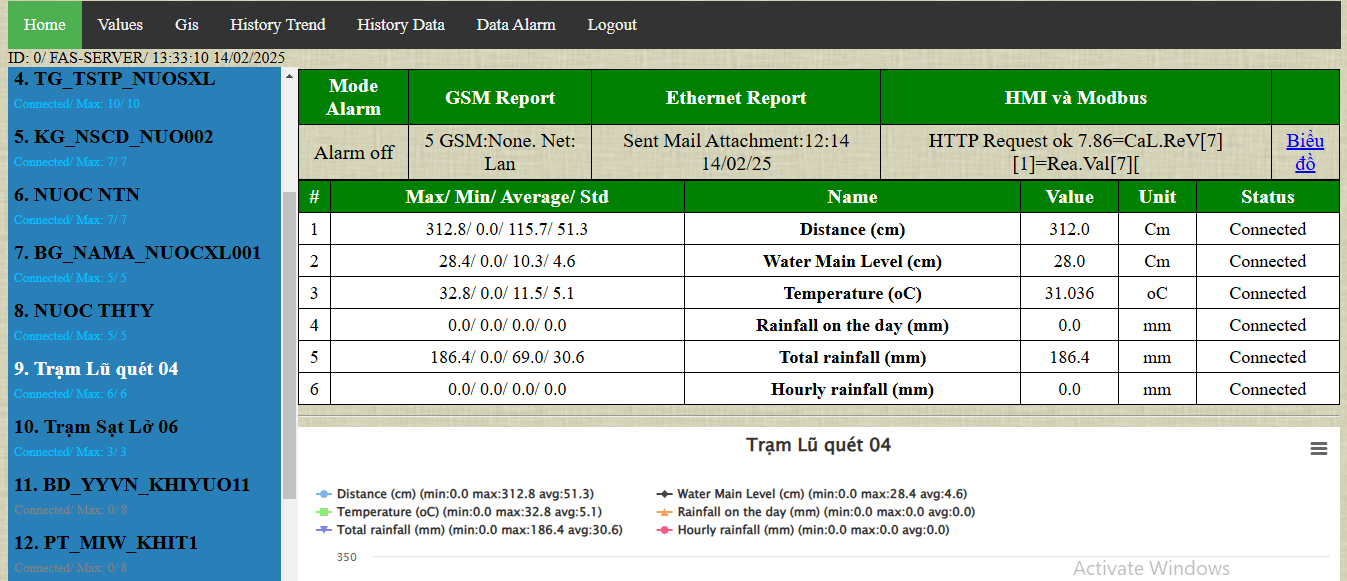

6. PHẦN MỀM:

- Phần mềm được cài đặt trên các thiết bị, trên máy tính hoặc điện thoại thông minh.

- Quản lý giám sát điều khiển từ xa cho các trạm đo theo giao thức mạng FTP đáp ứng thông tư 10/2021/TT-BTNMT hoặc thông tư 17/2021/TT-BTNMT

- Phần mềm giao diện Web Base, truy cập vào Web Base thông qua trình duyệt web, đăng nhập bằng user và password.

- Lưu trữ, hiển thị dữ liệu đo liên tục. Các dữ liệu đo bao gồm: Dữ liệu đo tức thời, phân tích dữ liệu min/max/ trung bình. Dữ liệu đo theo giờ/ngày/tháng/năm

- Hiển thị số liệu dạng bảng, dạng biểu đồ, xuất file báo cáo Excel.

7. ĐẶC ĐIỂM:

- Dễ dàng lắp đặt, bảo dưỡng và vận hành

- Hầu hết các thiết bị đều được trang bị 2 nguồn điện: kết nối với lưới điện thương mại hoặc kết nối với pin năng lượng mặt trời.

- Hình thức giám sát: Tự động, liên tục, kết nối và truyền trực tiếp trên hệ thống giám sát theo thời gian thực

- Hệ thống giám sát: Thống nhất, đảm bảo kết nối dữ liệu từ cơ sở đến các cơ quan quản lý

- Thiết bị đo đạc, kết nối, truyền số liệu: Hoạt động liên tục, kết nối, truyền thông tin, số liệu tới thiết bị thu nhận, lưu trữ của cơ sở dữ liệu giám sát.

- Thiết bị được kiểm định, hiệu chuẩn, thử nghiệm theo quy định
